Block-PCB变压器-FL 6/14014/9
发布时间：2016/8/10 11:31:04 修改时间：2016/8/10 11:31:04 浏览次数：765

产品详细信息

印刷电路板安装变压器，三相输出，115/230V 交流

高质量、薄型、三相输出封装安全隔离变压器，配备双 115V 交流 50/60Hz 初级绕组，可提供 230V 交流串行连接或 115V 交流并行连接操作。这些变压器与备用桥式整流器和调节器配合使用时，可用于 5V 和 ±12V 直流供电。通过通孔可直接焊接到印刷电路板上：并在盒子的四个角的模制孔上使用 4 个自攻螺钉进行机械固定（在 6 到 30VA 变压器上，最大可使用 6 x 9.5mm 螺钉，在 45VA 变压器上，使用 M3 螺钉）。

薄型紧凑设计
双载面玻璃纤维增强聚酰胺线轴
5kV 初级/次级绕组隔离
100% 电气和绝缘试验
高效率和低温升
低绕组间电容
低辐射噪音
额外固定孔，确保板安装紧固
高质量制造和测试，符合 VDE 0570、EN 61558 标准

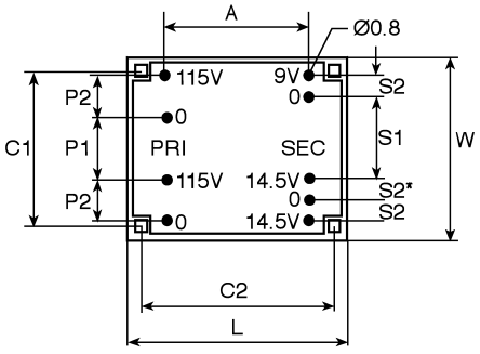

选择指南
VA 伏安额定值	固定中心 (mm)		引脚配置 (mm)
	C1	C2	P1	P2	S1	S2	A
6	37.5	47.5	15	10	20	5	35
10	50	62.5	15	15	30	5	45
14	50	62.5	15	15	30	5	45
18	50	62.5	15	15	30	5	45
30	50	62.5	15	15	30	5	45
45	60	75	27	15	32	10	53.5

全负荷输出电压	次级 1: 9V 交流
	次级 2: 14.5-0-14.5 交流
典型调整器类型	次级 1: 7805
	次级 2: 317L 337LZ
隔离	初级至次级 5kV
	初级至次级 1kV
	次级至次级 250V
防护等级	2 级
绝缘	E 级 (120°C)
工作温度	最高环境温度 +40°C
引脚直径 (mm)	0.8 mm

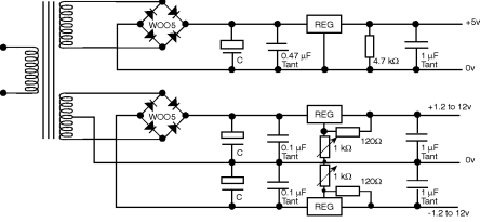

设计注释
VA 额定值 (VA)	滤波电容器 (C)		次级绕组电压空载 (V)
	次级 1 (uF)	次级 2 (uF)
6	470	2 x 220	负载 V x 1.33
10	1000	2 x 220	负载 V x 1.32
14	1000	2 x 220	负载 V x 1.28
18	2000	2 x 220	负载 V x 1.26
30	4700	2 x 1000	负载 V x 1.25
45	4700	2 x 1000	负载 V x 1.24

认可

ENEC, VDE, UL 认证

标准

VDE 0570, EN 61558
