武汉凡肯科贸有限公司

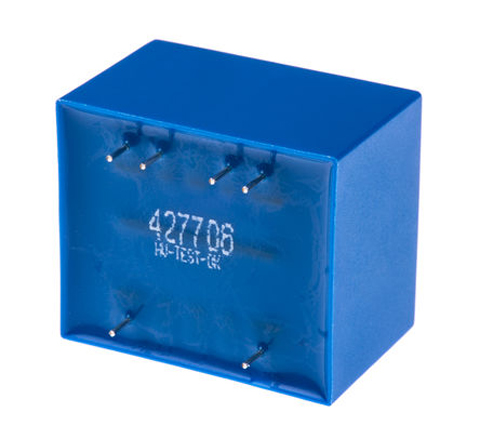

  • Block-通孔PCB变压器-VB 3.2/2/6
  • 发布时间:2016/6/1 14:23:56   修改时间:2016/6/1 14:23:56 浏览次数:873
  • 产品详细信息

    变压器印刷电路板安装,短路保护,VB 和 PT 系列

    230V 交流 50 至 60Hz 初级绕组
    单或双次级绕组,用于串联或并联(出于安全符合性的原因,带 2 x 15 和 2 x 18V 输出的 0.35 至 3.2VA 变压器以及带 2 x 24V 输出的所有变压器不应将其次级绕组进行串联,因为这意味着它们不会符合 VDE 0550 认证)
    VB 系列 (0.35 - 3.2VA) 固有短路保护
    PT 系列 (4.5 - 22VA) 由内部 PTC 设备提供保护
    紧凑设计
    真空环氧树脂模制,达到 UL94-V0 等级
    双载面玻璃纤维增强聚酰胺线轴
    100% 电气和绝缘试验
    高效率和低温度上升
    低绕组间电容
    低辐射的噪音
    额外固定孔,确保在 4.5VA 及更高变压器上板安装紧固

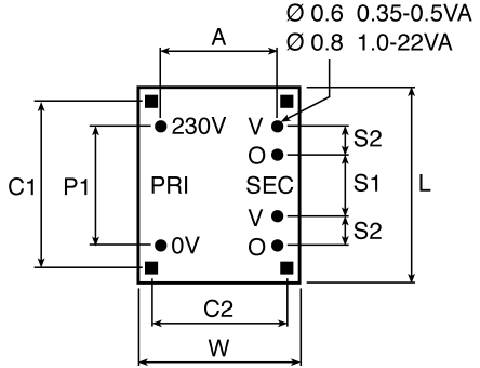

    选择指南(双次级)
    VA 额定值固定中心 (mm) 引脚配置 (mm)
     C1C2P1S1S2A引脚尺寸
    0.35--1555150.6 ?
    0.5--1555150.6 ?
    1.0--20105200.8 ?
    1.5--20105200.8 ?
    2.3--20105200.8 ?
    3.2--20105250.8 ?
    4.5352825155250.8 ?
    7.540322515527.50.8 ?
    1347.537.530205300.8 ?
    2252.54030101032.50.8 ?
    隔离
     初级至次级 5kV
    次级至次级 250V
    防护等级 2 级
    绝缘:
    VB 系列
    PT 系列
    B 级 (130°C) A 级 (105°C)
    E 级 (120°C) A 级 (105°C)
    固定:通过 4 颗自攻螺钉(最大使用 4 号 x 9.5mm)和使用箱角的固定孔,增强 4.5 至 22VA 变压器的机械固定。
    最高环境温度0.35 至 2.3VA +70°C、3.2VA +50°C、4.5 至 22VA +40°C
    选择指南(单次级)
    VA 额定值引脚配置 (mm)
     P1S1A引脚尺寸
    0.35155150.6 ?
    0.5155150.6 ?
    1.02010200.6 ?
    1.22010200.8 ?
    1.52010200.8 ?
    2.02010200.8 ?
    2.82010200.8 ?
    3.22010250.8 ?

    认可

    ENEC 10; UL 认证组件

    标准

    EN 61558

    封闭式 - 叠片式 VB,PT 系列

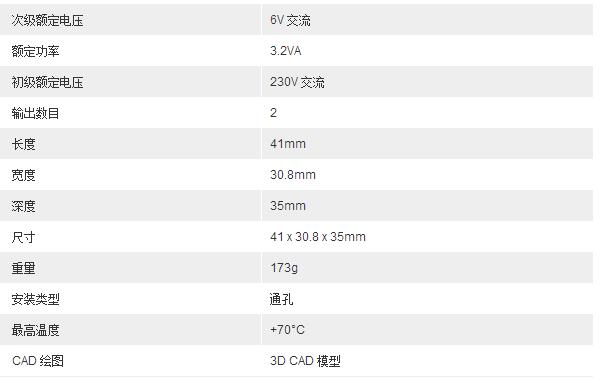

    产品技术参数
