1.产品功能特点 ◆ 具有电机参数自动适应功能，保证发挥各类电机的最大性能。 ◆ 具有驱动器试运行功能。 ◆ 具有相位记忆功能。 ◆ 支持单/双控制脉冲输入。 ◆ 自动半流功能。 ◆ 光耦隔离ERR故障信号输出功能，最大通过电流可达20mA。 ◆ 光耦隔离信号输入，脉冲响应频率最高可达400KHZ。 ◆ 16档细分，最高可达256细分。 ◆ 过压，欠压，过热，过流报警功能。 2.产品的主要技术参数
表 1 驱动器电气参数表
值
输入电压
24～70VDC
过压保护电压
85V
欠压保护电压
15V
过热保护温度
大于80度(热敏电阻温度)
相电流(峰值)
2.4，2.8，3.2，3.6，4.0，4.4，4.8，5.2，5.6，6，6.4，6.8，7.2，7.6，8共15个设置值 （单位：A），分辨率为0.4A
细分
2/4/5/8/10/16/20/25/32/40/50/64/100/128/200/256，共16档细分
输入信号模式
PLS/DIR/FREE, CW/CCW，信号电流范围为:6~16 mA.
输出信号
ERR，最大流过电流为20mA
信号输入方式
脉冲+方向(PLS+DIR)/正反向脉冲（CW/CCW）
工作指示灯
运行,出错等两个LED灯进行组合状态指示
保护电路类型
过流、过压、欠压，过热保护
表2 使用环境及参数表
参数
冷却方式
自然风冷
使用环境
使用场合
避免有大量金属粉尘，油雾或腐蚀性气体
使用环境湿度
<85%, RH（不能结露和有水珠）
使用环境温度
0℃～+40℃
保存温度
-20℃～+70℃
重量(净重)
0.71Kg
外形尺寸
140x96x52.5 mm

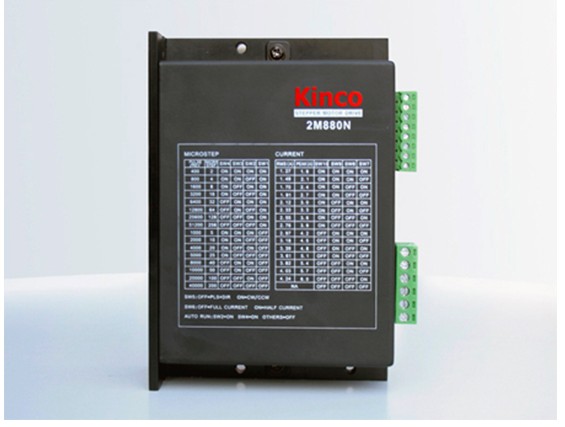

3. 2M880N 驱动2S86系列电机矩频曲线图 点击此处下载 注：该产品已经正式上市，既日起可以供货，请和各代理商或区域经理处查询价格信息。
