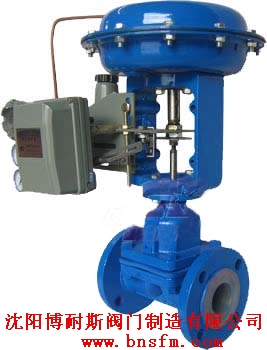

  • 【气动隔膜调节阀产品概述】

        ZMAT/ZMBT气动隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成,隔膜阀体采用无填料函结构、节流元件为弹性隔膜,阀体流道平滑;因而隔膜调节阀的流通能力比一般调节阀大且无泄漏,在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。

    气动隔膜调节阀阀体衬里和隔膜均可采用耐腐蚀材料制造,适用于控制各种腐蚀性和悬浮液介质的调节场合。

    【气动隔膜调节阀产品结构图】

    <!--[if !vml]-->气动隔膜调节阀<!--[endif]-->

    【气动隔膜调节阀外形尺寸】

    公称通径
    DN(mm)

    外形安装尺寸

    A

    H

    H1

    L

    ZMAT

    ZMBT

    15

    280

    479

    532

    47.5

    140

    20

    479

    532

    52.5

    145

    25

    479

    532

    57.5

    155

    32

    325

    538

    617

    67.5

    165

    40

    553

    632

    72.5

    190

    50

    562

    641

    80

    210

    65

    410

    754

    855

    90

    240

    80

    100%

    876

    97.5

    270

    100

    857

    958

    107.5

    335

    【气动隔膜调节阀主要性能参数】

    1、主要技术参数



    公称通径DN(mm)

    15

    20

    25

    32

    40

    50

    65

    80

    100

    额定流量系数Kv

    8

    12

    16

    28

    60

    68

    90

    160

    300

    流量特性

    近似快开特性

    公称压力MPa

    1.0

    链接型式

    法兰链接:PN1.0JB78-59标准

    配用执行机构型号

    ZMA(B)-2

    ZMA(B)-3

    ZMA(B)-4

    有效面积Fe(cm2)

    280

    400

    630

    行程L(mm)

    10

    16

    25

    630

    作用方式

    气关式;气开式

    弹簧压力范围(KPa)

    标准20-100,可选用40-20020-6060-100

    供气压力(MPa)

    标准0.14;可选用0.24

    气源接头

    M16×1.5

    固有可调比R

    301



    2、主要性能



    项目

    技术指标

    不带定位器

    带定位器

    基本误差%

    ±10

    ±1.5

    回差%

    8

    1.5

    死区%

    6

    0.6

    允许泄漏量

    衬里材料为聚三氟乙烯隔膜材料
    为:氯丁橡胶,氟橡胶

    10-4×阀额定容量

    无衬里材料为,隔膜材料为:氯
    丁橡胶,氟橡胶

    5×10-6×阀额定容量

    可配附件

    电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等

    额定流量系数Kv偏差%

    ±20



    3、阀体衬里和隔膜材料的组合



    阀体材料

    衬里材料

    隔膜材料

    使用温度

    适用场合

    铸铁HT200

    氯丁橡胶

    065℃

    无腐蚀性介质,水及研磨剂,泥浆类介质

    铸铁HT200

    聚三氟氯乙烯

    氟橡胶

    -15150℃

    强酸、强碱、强氧化剂和一般有机溶剂,不适于泥浆介质

    铸不锈钢
    ZG1Cr18Niti

    氟橡胶

    -20200℃

    一般酸、碱有机溶剂等介质



    4、允许压差



    公称通径DN(mm)

    15

    20

    25

    32

    40

    50

    65

    80

    100

    额定流量系数Kv

    8

    12

    16

    28

    60

    67

    90

    160

    300

    公称压力(MPa)

    1.0

    配用执行机构型号

    ZMA(B)-2

    ZMA(B)-3

    ZMA(B)-4

    关闭时
    允许最
    大压力
    MPa





    MPa

    P2=0

    120

    0.9

    0.9

    0.40

    0.40

    0.30

    0.2

    0.2

    0.1

    0.05

    140

    1.0

    1.0

    0.80

    0.80

    0.60

    0.4

    0.4

    0.2

    0.10

    P1=P2

    120

    0.45

    0.45

    0.20

    0.20

    0.15

    0.1

    0.1

    0.05

    0.02

    140

    0.9

    0.9

    0.40

    0.40

    0.30

    0.2

    0.2

    0.1

    0.05

    【气动隔膜调节阀使用维护、安装说明】

    1、气动隔膜阀应垂直安装于管道上,体积重量较大的以及使用在振动场合时应加支承和夹固。
    2
    、气动隔膜阀一般应设有旁通管路,以便在隔膜发生故障或维修时能转换成旁路操作,使生产过程正常进行,在一般不重要场合,装设手轮机构后可以省略旁通管路,以进行手动操作,同时可限制阀门开度,当手轮机构停止使用时,应恢复到原空档位置,以利于自控系统的正常进行。
    3
    、清洗管道时,调节应处于最大开度,以便排除管道内污物。
    4
    、如阀体衬有防腐层,安装在管道上时,应采用耐腐蚀软垫,并注意不使阀体法兰密封面受损。
    5
    、对隔膜及衬里应定期检查,防止因腐蚀和破裂而损坏其它零件和造成事故。

    http://www.bnsfm.com TEL:024-62657366
