沈阳博耐斯阀门制造有限公司
  • 气动三通调节阀,气动三通分流调节阀,气动三通合流调节阀
  • 发布时间:2012/5/6 16:00:06   修改时间:2023/3/22 9:47:27 浏览次数:1740
  •  产品概述

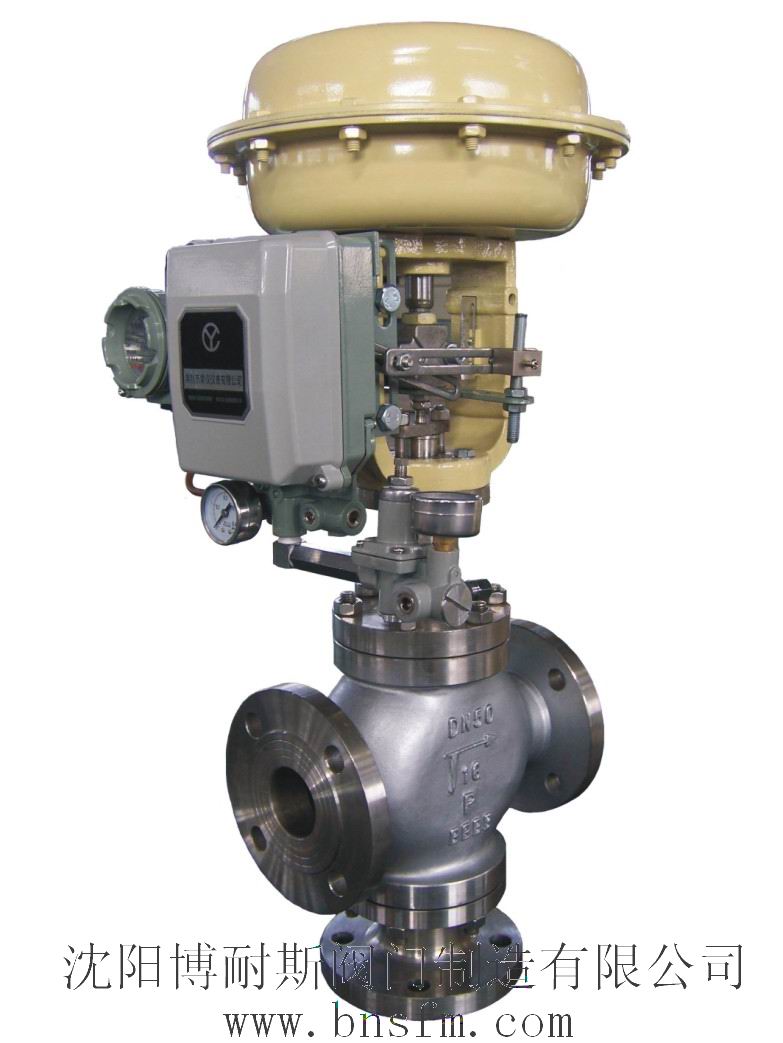

    气动三通调节阀,是由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流(分流)阀组成。具有结构简单、重量轻、动作灵敏、流量特性好,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

     结构特点



    1.气动三通调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀芯开度位移,达到对流体介质的工艺参数的调节控制
    2
    .气动三通调节阀按作用模式可分;正作用:气闭式(当信号压力增大时阀位向下位移),《B型》

    反作用:气开式(当信号压力增大时阀位向上位移),《K型》
    3
    .三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面导向和上衬套导向,因此导向面积大,工作可靠。流体对阀芯作用方向都处于流开状态,故阀工作性能稳定。
    4
    .三通调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式。当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。
    5
    .三通调节阀它可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用。
    本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。 产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN25~300mm;适用流体温度有-40~+450℃;按温度高低配用不同阀盖可分常温型、高温型两种。

     执行机构



    ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

    ZHA/B气动薄膜执行器

     执行机构主要技术参数





    ZHA-22
    ZHB-22

    ZHA-23
    ZHB-23

    ZHB-34
    ZHB-34

    ZHA-45
    ZHB-45

    ZHA-56
    ZHB-56

    有效面积cm2

    350

    350

    560

    900

    1600

        mm

    16

    25

    40

    60

    100

    弹簧范围KPa

    20100(标准):40200;80240; 2060; 60100

    操作方式

    普通型、带手动手轮操作型(侧装式、顶装式)

     电-气阀门定位器



    电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC4-20mA的电流信号成比例关系,实现正确定位。(有多种型号规格可选配)
    本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型)。也可按不同需求配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品)

     性能指标



    项目

    指标值

    项目

    指标值

    基本误差%

    不带定位器

    ±6.0






    %

    气关

    不带定位器

    始点

    ±6.0

    带定位器

    ±1.5

    终点

    ±2.5

    回差%

    不带定位器

    ≤5.0

    带定位器

    始点

    ±1.5

    终点

    ±1.5

    带定位器

    ≤1.5

    气开

    不带定位器

    始点

    ±2.5

    终点

    ±6.0

    死区%

    不带定位器

    ≤4.0

    带定位器

    始点

    ±1.5

    终点

    ±1.5

    带定位器

    ≤0.6

    允许泄漏量L/h

    1×10-3×阀额定容量

    额定行程偏差%

    ±2.5


    注:本产品执行GB/T4213-92国家标准。

     允许压差



    供气压力

    弹簧压力

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    0.14MPa

    20-100

    1220

    750

    500

    300

    300

    200

    120

    120

    80

    50

    50

    25

     流量特性示图



     主要零件材料及适用温度、介质



    材料代号

    CWCB

    P304

    R316



    主要
    零件

    阀体、阀盖

    WCBZG230-450

    ZG1Cr18Ni9Ti304

    ZG1Cr18Ni12Mo2Ti316

    阀芯、阀座

    1Cr18Ni9Ti304)或司钛莱合金堆焊

    1Cr18Ni9Ti304)或司钛莱合金堆焊

    1Cr18Ni12Mo2Ti316)或司钛莱合金堆焊

    阀杆

    2Cr13

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    填料

    V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管

    垫片

    增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片

    上下膜盖

    A3钢板冲压

    波纹膜片

    丁晴橡胶夹增强涤沦织物

    弹簧

    60Si2Mn

    推杆、衬套

    2Cr13

    轴套

    聚氨酯(用于反作用)



    适用
    工况

    适用介质

    水蒸汽油品类气液体

    硝酸碱类腐蚀性气液体

    醋酸类等腐蚀性气液体

    常温型

    -30+250 F4200℃

    -40+250 F4200℃

    -40+250℃ F4200℃

    高温型

    -30+450℃

    -40+450℃

    -40+450℃

     主要技术参数



    公称通径mm

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    额定流量
    系数Kv

    合流

    8.5

    13

    21

    34

    53

    85

    135

    210

    340

    535

    800

    1360

    分流











    85

    135

    210

    340

    535

    800

    1360

    额定行程Lmm

    16

    25

    40

    60

    100

    执行器型号

    ZHA/B-22

    ZHA/B-23

    ZHA/B-34

    ZHA/B-45

    ZHA/B-56

    薄膜有效面积Aecm2

    350

    350

    560

    900

    1600

    气源压力Ps(MPa)

    0.140.4

    信号范围Pr(KPa)

    201004020080240 段幅:206060100

    电信号

    420mA DC010mA DC (切断型:电磁阀AC220VDC24V

    作用模式

    气开式(K)型、气关式(B)型

    流量特性

    直线性、抛物线性

    允许泄漏量(L/h

    10-3×阀额定容量

    固有可调比R

    30:1

    气源接头

    M16×1.5

    公称压力PN(MPa)

    1.6 2.5 4.0 6.4


    可配附件:电-气阀门定位器、手轮手动操作机构、空气过滤减压器等。

     产品应用规范



    设计制造:GB/T4213IEC60534
    法兰尺寸:JB/T79-94HG20592ASNIB16.5JISB2212-2214
    结构长度:GB/T12221ANSI B16.10JIS B2002





    【三通调节阀产品概述】

        三通调节阀从驱动方式一般采用:气动薄膜执行机构(ZMAQZMAX)、电动执行机构(ZAZQZAZX)、电子式电动执行机构( ZDLQZDLX)。

    三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,分为合流式和分流式;合流三通调节阀的作用是将两种流体汇合成第三种流体,分流三通调节阀是将一种流体分成两路流体。此两种三通调节阀只能对应选用,但当DN80时,合流三通调节阀可用于分流场合。可替代两台电、双座调节阀,节省投资,占据空间小。

    三通调节阀在某些场合可以替代两个二通阀和一个三通接管而广泛应用。常用于热交换器的两相调节及简单的配比调节。

    【三通调节阀产品结构图】

    三通调节阀

    【三通调节阀主要性能参数】

    一、气动三通调节阀(ZMAQZMAX)

    气动三通调节阀



    合流

    分流

    D

    L

    H1

    H2

    L

    H1

    H2

    PN MPa

    PN MPa

    PN MPa

    PN MPa

    1.6

    4.0

    6.4

    常温型

    中温型

    1.6

    4.0

    6.4

    1.6

    4.0

    6.4

    常温型

    中温型

    1.6

    4.0

    6.4

    25

    16

    325

    185

    190

    200

    615

    763

    140

    150

    150

    185

    190

    200

    615

    763

    140

    150

    160

    32

    16

    325

    200

    200

    210

    622

    773

    150

    160

    170

    200

    200

    210

    622

    773

    150

    160

    170

    40

    25

    325

    220

    220

    235

    625

    776

    160

    170

    180

    220

    220

    235

    625

    776

    160

    170

    180

    50

    25

    325

    250

    255

    265

    640

    791

    180

    190

    200

    250

    255

    265

    640

    791

    180

    190

    200

    65

    40

    410

    275

    285

    295

    861

    1024

    200

    210

    220

    275

    285

    295

    861

    1024

    200

    210

    220

    80

    40

    410

    300

    310

    320

    879

    1042

    210

    230

    240

    300

    310

    320

    885

    1050

    225

    250

    265

    100

    40

    410

    350

    360

    370

    873

    1036

    220

    250

    260

    350

    360

    370

    900

    1060

    245

    275

    285

    125

    60

    495

    410

    430

    440

    1029

    1244

    260

    300

    300

    410

    430

    440

    1050

    1265

    285

    320

    325

    150

    60

    495

    450

    465

    475

    1046

    1261

    280

    320

    320

    450

    465

    475

    1060

    1275

    305

    340

    345

    200

    60

    495

    550

    560

    570

    1075

    1290

    320

    380

    380

    550

    560

    570

    1105

    1320

    350

    400

    410

    250

    100

    600

    635

    660

    670

    1451

    1320



    474

    474

    635

    660

    670

    1525

    2800



    540

    540

    300

    100

    600

    720

    740

    770

    1512

    1560



    584

    584

    720

    740

    770

    1545

    1820



    612

    612



    1、调节机构主要技术参数





    公通径(mm)

    合流

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    分流

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    额定流量

    系数kv

    合流

    8.5

    13

    21

    34

    52

    85

    135

    210

    340

    535

    800

    1260

    分流











    85

    135

    210

    340

    535

    800

    1260

    公称压力MPa

    1.6 4.0 6.4

    行 程mm

    16

    25

    40

    60

    100

    流量特性

    直线

    介质温度

    -20200-40+250(常温型)-40315(中温型)

    法兰尺寸

    铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59

    法兰型式

    法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式

    阀体材质

    HT200,ZG230-450ZG1Cr18Ni9

    阀芯材质

    1Cr18Ni9

    上阀盖型式

    普通式(常温型),热片式(中温型)

    可调比

    30:1



    2、气动薄膜执行机构主要参数



    型 号

    ZMA(B)-3

    ZMA(B)-4

    ZMA(B)-5

    ZMA(B)-6

    有效面积cm2

    400

    630

    1000

    1600

    行 程mm

    16.25

    40

    60

    1000

    弹簧范围KPa

    201004020020606010080240



    3、气动三通调节阀性能指标



    项目

    不带定位器

    带定位器

    基本误差%

    ±6

    ±1.5

    回差%

    5

    ≤1.5

    死区%

    4

    ≤0.6

    始终点偏差%

    气关

    始点

    ±2.5

    ±1.5

    终点

    ±6.0

    气开

    始点

    ±6.0

    终点

    ±2.5

    额定行程偏差%

    ±2.5

    允许泄漏量L/h

    10-3×阀额定容量



    注:一般均应带定位器



    4、气动三通调节阀允许压差



    KPa



    供气压力

    弹簧压力

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    0.14MPa

    20100

    1220

    750

    500

    300

    300

    200

    120

    120

    80

    50

    50

    25



    可配附件:定位器 手轮机构 空气过滤减压器等。





    5主要零件材料及推荐使用温度范围



    零件名称

    材料

    温度范围

    阀 体

    上下阀盖

    HT200

    -20200℃

    ZG230-450

    -40450℃

    ZG1Cr18Ni9Ti

    -250550℃

    阀芯、阀座、阀杆

    1Cr18Ni9

    -250550℃

    密封垫

    橡胶石棉板



    不锈钢缠绕垫



    填料

    聚四氟乙烯



    上下膜盖

    A3钢板



    膜片

    35CrMoA



    35A3



    支架、顶盘

    HT200



    压缩弹簧

    60Si2Mn



    波纺薄膜

    5806胶夹480D尼龙66网眼布
