GN3000智能防窃电远程抄表系统

GN3000智能防窃电远程抄表系统是国能华怡科技借助先进的电子技术和通讯技术，实现对电能计量回路进行远距离监视，具有防窃电、远方抄表、电表在线监测管理、用户电压监测等用电管理功能，既能及时发现窃电行为，又能对窃电者的窃电事实提供证据和计算出准确的所窃电量。同时可实现远程抄表功能，大大提高了供电局相关工作人员的工作效率，进而提高了供电局的效率。

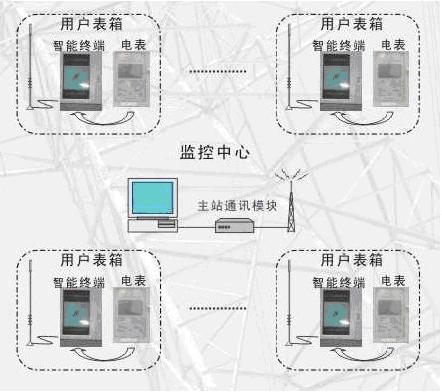

一、系统结构

二、系统功能

1、地理信息系统

2、防窃电功能

3、抄表功能

4、设置功能

5、数据分析及设备管理功能

6、用户管理功能

7、系统校时

8、安全措施

9、事件记录与操作日志管理

10、接口功能

11、系统异常、故障的报警

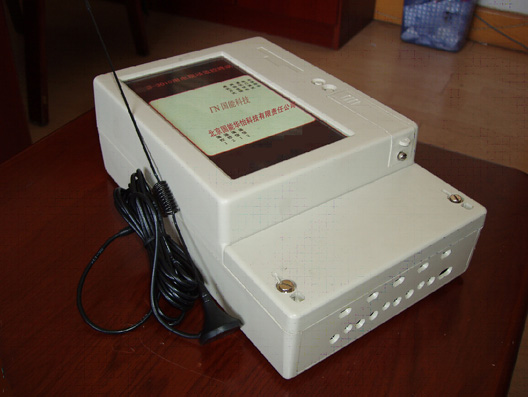

三、GN-3000智能终端

GN-3000智能终端是国能华怡科技研制、生产的新一代智能化采集模块，它采用高可靠性的集成电路，并结合无线公用网络传输，可实现远程抄表、数据存储、报警等功能，是实现用电远程自动化管理，提高效率、降低损耗的理想产品。

 GN-3000智能终端通过数字接口与电能表交换数据，经过处理上报给远程管理部门，同时接收管理部门下发的指令，并按照指令进行相应操作，对用电情况进行实时检测，一旦发生异常情况，则主动报警，并将异常情况保存。

（一） 主要特点

1、测控终端体积小，安装简单，配置灵活，扩容方便。内嵌GSM/GPRS工业级通讯模块，采用GSM短信息及GPRS方式进行数据传输。

2、支持多种电表，可以是单相/三相的电子式电能表，也可以是经过改造，具有通讯功能的机械表；同时还可以是具有脉冲输出功能的机械表。

3、直接交流采样，无需外接变送器；富里叶算法，测量精度高，长期运行数据稳定可靠。

4、具有一定的防窃电功能。

5、终端具有备用电源设计，自动发送断电报警信息，可及时报告高压停电等非正常断电事件；设有掉电数据保存功能，可保证掉电后数据10年不丢失

6、采集终端可支持电表的集中安装和分散安装，即采集终端可与若干电能表组成网，实现一带多的功能。

7、采集终端数据格式标准化，适应多种规约，易于同其他系统兼容。

8、具备向下扩展通讯的要求，以备将来分户抄表时，系统扩展方便。

9、动态自检，有硬件看门狗功能。

10、所有I/O及通讯接口采用光电隔离，具有高可靠性和安全性。

11、防尘、防潮、防雨设计。

（二）主要功能

1、模拟量采集：IA，IB，IC，IO，UA，UB，UC。

2、电能量采集：光电隔离RS485接口。

3、采集通讯信号强度、通道误码率、电表电度、计算电度。

4、采集状态数据：开关状态信号、箱门报警信号。

5、接收并存储预购电量数据和终端配置参数。

6、接受主站对时命令，处理主站的读数据命令。

7、保存历史数据。

8、计算有功、无功、有功电量（峰、平、谷）、无功电量（峰、平、谷）。

9、采集数字电能表的有功电量（峰、平、谷）、无功电量（峰、平、谷）。

10、判断处理功能：远方（当地）置入预购电量，用电超限告警（切开关）；电压合格率；三相负荷平衡度；窃电监查；0.4KV系统接地检查；停送电记录。

11、报警上传：系统异常、故障及数据越限的报警。

12、组态参数的设置。

13、三相选择功能，任两相停电时能正常工作。

14、失电报警功能，三相失电时自动报警，同时应有备用电源，在一定时间内维持系统正常运行。

15、异常时间报警。

16、存储功能：存储各种数据,减少主站访问次数，提高主站访问效率。

17、缺相检测及报告，在采集终端中设计有电压检测电路,当三相电中的某一相断电时, 采集终端自动记录相别和发生时间以及持续时间。如系统使用者需要, 采集终端可以将此事件及时上报。

18、设有掉电数据保存功能，可保证掉电后数据10年不丢失。

19、采集终端数据格式标准化，适应多种规约，易于同其他系统兼容。

20、 时钟功能内有高精度时钟，由主站进行统一对时，由于计费系统的特殊性，此处的设计必须保证系统时钟的一致。

21、 采集终端可支持电表的集中安装和分散安装；即采集终端可与若干电能表组成网，实现一带多的功能。

（三）技术指标

   1、准确度等级：0.5级。

2、基本电流Ib（额定最大电流Imax）：5A。

3、参比电压：220V/380V、57.7V/100V。

4、参比频率：50Hz。

5、工作电压范围：220±10%VAC。

6、环境工作条件：-20℃-+55℃，相对湿度不超过85%（+25℃）。

7、断电情况下表内数据可保存10年。
