中石油某油田公司油气储运智能化解决方案

一、前言

中国石油某油田公司是中国西部最大的石油生产企业，隶属于中国石油天然气股份有限公司，主要从事准噶尔盆地及其外围盆地油气资源的勘探开发、集输、销售等业务。准噶尔盆地油气资源十分丰富，预测石油资源总量为86亿吨，天然气为2.1万亿立方米，石油探明率仅为21.4%，天然气探明率不到3.64%，勘探前景广阔，发展潜力巨大。

二、项目概况

本项目涵盖厂区三维全景监控、设备运维、管网监控、罐区管理、安全防护等业务应用。平台综合了3D 、 GIS、SCADA、AR/VR、HTML5、物联网等多种技术，对油气设施、管网、设备进行统一调度，提高了整个集输系统的管理水平；达到对日常运维的辅助决策、智能状态感知、智能数据分析、智能设备管理、智能业务的管理目的。

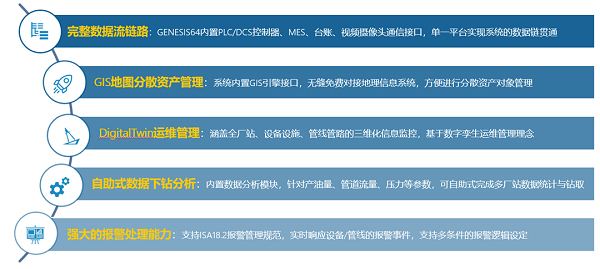

三、为什么选择GENESIS64？

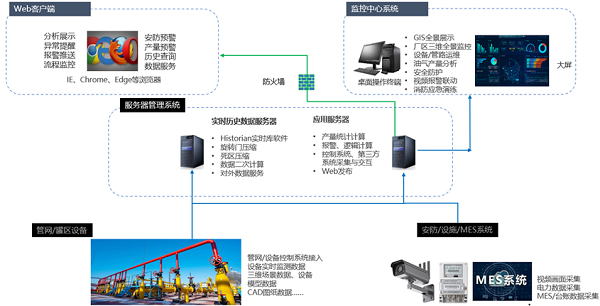

四、系统架构

五、系统业务运营管理

1、GIS地图全景展示

ICONICS软件内置GIS地图引擎接口，可无缝对接高德地图、ArcGIS、Bing等地图，进行矢量化、多图层展示，方便针对分散的集输厂站、管线、人员位置进行管理。通过点击厂站、管线图标可查看具体的KPI指标数据、，包括产油量、进出口压力/流量、报警数据等；同时可下钻到具体厂站、管道监控流程。

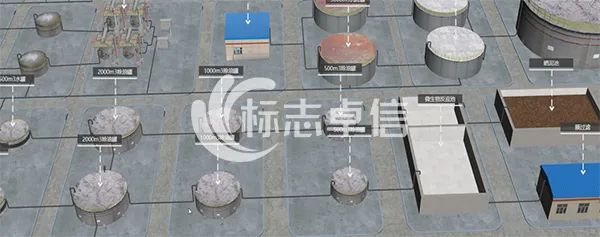

2、厂区设施三维可视化

系统通过对油气管道站内设备、建筑、罐区、管网等进行三维建模，仿真还原站内整体情况。可实现鼠标的旋转、平移、视角缩放、拉近拉远操作，用户可方便查看厂区设施布局、自行点选查阅各设备的实时数据、维护保养数据、报警数据、基础资料数据等。

3、工艺流程三维可视化

系统将压缩机/三相分离等主要设备分布情况进行立体化的呈现，点击设备对应按钮即可随意切换不同设备工作视角，不同颜色的线条代表着不同的气体的流动，彻底解决了设备在进气、压缩、分离和排气过程中只能依靠抽象理解的弊端，满足多样化监测需求。

4、设备设施实时监控

系统支持三维化管网与集输设备建模，采集现场DCS/智能仪表系统实时数据，模拟工艺运行状态、流量状态、阀门开度等信息，实时处理系统/设备报警信息，真实反映流动介质在管线以及工艺设备中流动状态。同时支持对主要设备进行关联性分析，建立智能健康感知模型，生成健康状态量化评估指标，实时分析与预测机组健康状态。

5、安防管理与视频联动

系统油气管道及其附属设施的安全至关重要，人工巡护的方式在时空覆盖性上无法实现 24 小时无盲区管控，存在很大安全隐患。ICONICS软件通过视频融合手段，支持手动查看相关位置的视频图像，同时支持与设备报警信息联动，根据设备设施报警信息，自动打开相关报警区域视频图像,以电流电压、能耗、设备告警三层对象为管控要点，最终实现油气管道安全防护。支持各厂站一级管口、关键设备的有功功率、功率因数、电能、单位污水电耗等指标的趋势分析，通过柱状图、折线图、数据表格进行展示。

6、系统保养与维护管理

系统支持与费控/MES系统联动，随时调取设备设施的备件、库存、采购数据，包括：对设备基本信息、类型、养护计划信息、维修记录、隐患信息等，系统支持进行综合查询、统计与管理。查看设备的维修状态报告，提示设备维修是否到期，维修计划是否到期，维修计划数量是多少。通讯、除磨、变压机是否有故障，故障是多少等等，使现场人员更方便、高效地进行厂站设施的保养与维护管理。

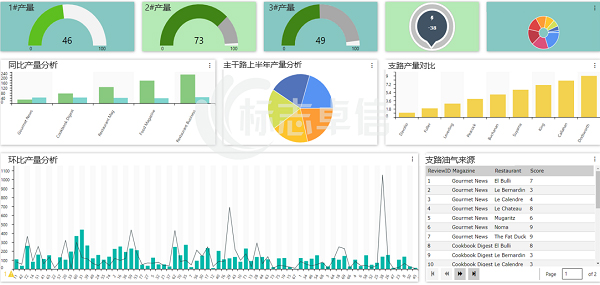

7、产量分析管理

ICONICS软件针对油气管道站不易实时监测、准确定位等问题，建立了基于传感器、通信、计算机等物联网技术设计的油气管道产量分析监测系统方案。与油气站管道输送产量分析系统相结合，接入产量数据至可视化平台，实时更新各支路瞬时产量、平均产量，点击设备编号可查看设备气体组成成分以及高危发热值，提高了管理的自动化、信息化水平。

8、消防应急管理

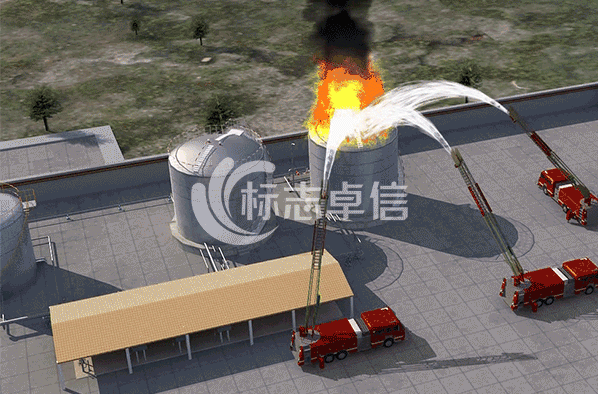

系统由于油气的易燃易爆危险特征，受温度计压力的极易发生火灾、中毒与爆炸的问题。ICONICS依托数字孪生、GIS信息、视频监测等手段，实现防火监测立体化、智能化、可视化全天候覆盖，可有效提升油气管道火灾监测预防能力。在全息化三维场景中模拟发生火灾情况时应急处理措施，固定区域起火，同时消防车辆进去进行灭火处理，旁边附以处理事件时间轴。当发生火灾时，智能烟感能准确探测到明火带来的烟雾，并将准确位置传达给管理员。同时，相应的消防车和人员都可以 3D 模拟形式在系统中展示，方便管理人员做出最佳救火决策。

六、结束语

随着西气东输的不断推进，我国油气管道里程数不断增加，传统管道运维过程中数据采集人工化、异常报警不及时、设备智能化水平等不断凸显。为了降低站场运行风险，提高管网运营效率，ICONICS基于多维实时动态数据管理，利用GENESIS64软件强大的六位一体化（3D、SCADA、GIS、AR/VR、Mobile、IoT）应用能力，搭建的油气集输系统运营管理可视化方案，形成了集中监视的高效管控模式，实现站场分输远程自动控制，推动输气管道站场管理智能化转型，使站场运营管控效率显著提升。
