油压机安全保护器，液压机光电保护器，压力机光电保护器

E3A系列：

一、原理
发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。

二、光电保护装置组成单元：
发光器：由若干发光器件组成，发射红外光线；
受光器：由若干受光器件组成，接受红外光线，与发光器的发光器件一一对应，形成保护光幕，产生通光、遮光信号，同时通过信号电缆将信号传输给控制器对外部设备进行控制；
控制器：信号处理单元，为发光器、受光器提供电源，并接收受光器传送的通光、遮光信号，产生输出控制信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。控制器有ES-I型内置式控制器、ES-P型外置式控制器及ES-II型双回路内置式控制器两种类型，内置式控制器结构小巧紧凑，可安装在设备的控制箱内；外置式控制器结构美观牢固，可直接安装在设备上，方便操作及光幕通光、遮光状态的观察；

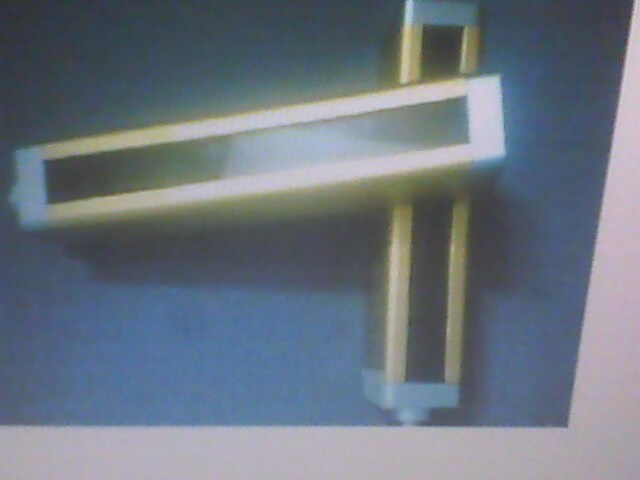

受光器+受光器 ES-P外置式控制器 ES-I内置式控制器 ES-II双回路控制器
信号电缆：用来传输控制器和发光器、受光器之间的信号；
控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制；
安装支架：把发光器与受光器固定在机台上；
三、光电保护装置特点
保护长度：0-3500mm
保护高度：50mm到3120mm，其它高度可订做；
光轴间距：10mm、20mm、40mm、80mm，其它间距可订做；；
完善的自检功能:
采用最新的安全技术设计，当光电保护装置失电或自身出现故障时，确 保不向所控制的电气控制发出错误信号；
LED工作状态及异常显示:
通过LED数码显示和指示灯，能够清晰地显示出工作状态及异常情况；
长寿命双继电器输出控制：控制器采用进口高可靠性双继电器控制，其电气寿命大于100万次，继电器达到使用寿命后，可更换；
抗干扰能力强：
对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力；
自保功能（内置式控制器）:
遮挡光幕后，光幕一直维持断开状态，只有按动复位按钮后，光幕恢复通光状态。
固定盲区(订制):
允许通过设置可以忽略系统检测区域内一些固定可见物体(如支架、夹具等），以确保这些物体的存在不影响机器的运行。
浮动盲区(E3B系列)(订制)
允许通过设置让某些光束屏蔽掉,这些光束可以上下浮动,可以忽略系统检测区域内一些移动可见物体，以确保这些物体的存在不影响机器的运行。

E3A1220PR3550-GL表示E3A光电保护装置、12光束、光轴间距为20mm、外置式控制器、继电器输出、电缆长度为3.5m+5m，电压为90~240VAC，500mm钢管支架;
E3A1220NN3550-24表示E3A光电保护装置、12光束、光轴间距为20mm、NPN输出、电缆长度为3.5m+5m，电压为24VDC, 无支架;

六、光电保护装置选型规格一览表：

光轴间距10mm
光束 保护高度 E3A系列 　 　
6 50mm E3A0610
8 70mm E3A0810
16 150mm E3A1610　 　
24 230mm E3A2410　 　
32 310mm E3A3210
40 390mm E3A4010
48 470mm E3A4810
56 550mm E3A5610
64 630mm E3A6410
72 710mm E3A7210
88 870mm E3A8810
104 1030mm E3A10410
120 1190mm E3A12010
136 1350mm E3A13610
光轴间距20mm
光束 保护高度 E3A系列 　 　
6 100mm E3A0620
8 140mm E3A0820
10 180mm E3A1020
12 220mm E3A1220
14 260mm E3A1420
16 300mm E3A1620
18 340mm E3A1820
20 380mm E3A2020
22 420mm E3A2220
24 460mm E3A2420
26 500mm E3A2620
28 540mm E3A2820
30 580mm E3A3020
32 620mm E3A3220
34 660mm E3A3420
36 700mm E3A3620
38 740mm E3A3820
40 780mm E3A4020
46 900mm E3A4620
54 1060mm E3A5420
62 1220mm E3A6220
70 1380mm E3A7020
86 1700mm E3A8620
102 2020mm E3A10220
118 2340mm E3A11820
光轴间距40mm
光束 保护高度 E3A系列
4 120mm E3A0440
6 200mm E3A0640
8 280mm E3A0840
10 360mm E3A1040
12 440mm E3A1240
14 520mm E3A1440
16 600mm E3A1640
18 680mm E3A1840
20 760mm E3A2040
22 840mm E3A2240
24 920mm E3A2440
26 1000mm E3A2640
28 1080mm E3A2840
30 1160mm E3A3040
32 1240mm E3A3240
34 1320mm E3A3440
36 1400mm E3A3640
38 1480mm E3A3840
40 1560mm E3A4040
48 1880 mm E3A4840
56 2200 mm E3A5640
64 2520 mm E3A6440
72 2840 mm E3A7240
光轴间距80mm
光束 保护高度 E3A系列
4 240mm E3A0480
6 400mm E3A0680
8 560mm E3A0880
10 720mm E3A1080
12 880mm E3A1280
14 1040mm E3A1480
16 1200mm E3A1680
18 1360mm E3A1880
20 1520mm E3A2080 　 　
24 1840mm E3A2480 　 　
28 2160mm E3A2880 　 　
32 2480mm E3A3280 　 　
36 2800mm E3A3680 　 　
40 3120mm E3A4080
