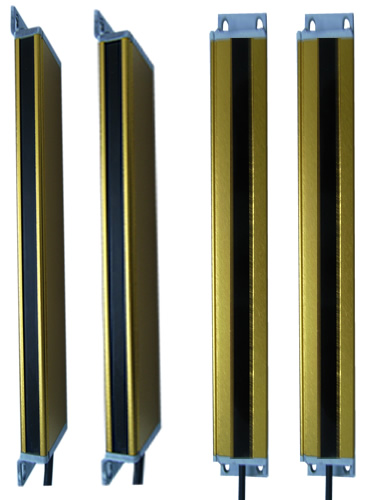

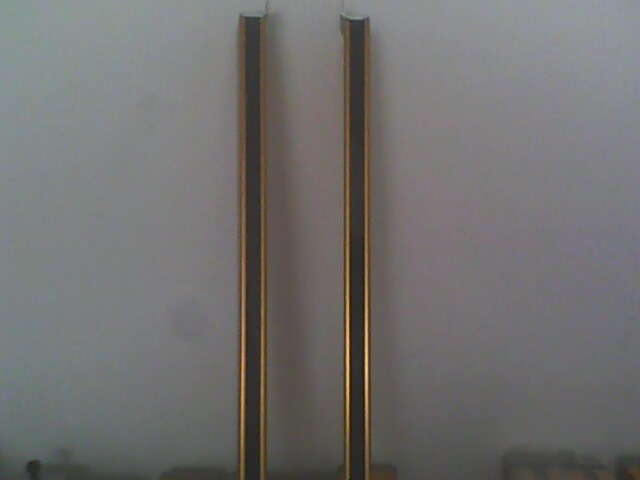

E15系列超薄安全光幕

一、典型应用
超薄型,厚度仅为15mm的安全光幕，应用于要求空间小，贴紧安装或需要隐秘等场合,可应用于机器门上作防护或起动信号使用。

二、组成单元：
发光器：由若干发光器件组成，发射红外光线；
受光器：由若干受光器件组成，接受红外光线，与发光器的发光器件一一对应，形成保护光幕，产生通光、遮光信号，同时通过信号电缆将信号传输给控制器对外部设备进行控制；
控制器：信号处理单元，可选配ES-I型内置式控制器、ES-P型外置式控制器及ES-II型双回路内置式控制器三种类型；
信号电缆：用来传输控制器和发光器、受光器之间的信号；
三、特点
保护长度：100m～1480mm；
光轴间距：10mm、20mm、40mm；
保护范围：0～5000mm
光束数量：6～38束
输出类型: 双继电器输出,带控制器(可配套ES-P、ES-I、ES-II)
NPN输出,不带控制器
电源电压: NPN输出为12V/24VDC
继电器输出（带控制器）为110V/220VAC
截面尺寸: 38×15mm
完善的自检功能:
采用最新的安全技术设计，当光电保护装置失电或自身出现故障时，确保不向所控制的电气控制发出错误信号；
抗干扰能力强：
对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力；

光轴间距10mm
光束数 保护高度 型号　 　
8 70mm E15-0810
16 150mm E15-1610
24 230mm E15-2410
32 310mm E15-3210
40 390mm E15-4010

光轴间距20mm
光束数 保护高度 型号 　 　
6 100mm E15-0620
8 140mm E15-0820
10 180mm E15-1020
12 220mm E15-1220
14 260mm E15-1420
16 300mm E15-1620
18 340mm E15-1820
20 380mm E15-2020
22 420mm E15-2220
24 460mm E15-2420
26 500mm E15-2620
28 540mm E15-2820
30 580mm E15-3020
32 620mm E15-3220
34 660mm E15-3420
36 700mm E15-3620
38 740mm E15-3820

光轴间距40mm
光束数 保护高度 型号
4 120mm E15-0440
6 200mm E15-0640
8 280mm E15-0840
10 360mm E15-1040
12 440mm E15-1240
14 520mm E15-1440
16 600mm E15-1640
18 680mm E15-1840
20 760mm E15-2040
22 840mm E15-2240
24 920mm E15-2440
26 1000mm E15-2640

光轴间距15mm(AOI专用光幕)
光束数 保护高度 型号
24 235mm E15-2415
24 235mm E15-2415R
24 235mm E15-2415E
