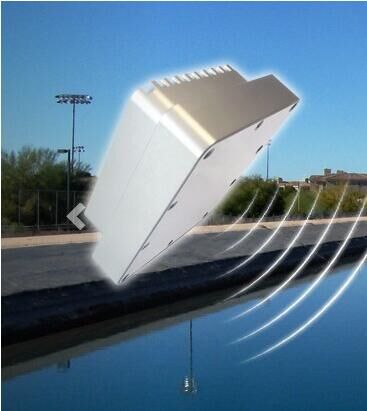

WS系列雷达波流速仪用于监测天然河流、明渠以及地下排污井的水流表面流速，并可结合水位计构成在线流量监测系统。应用K频段雷达波探测水体流速的技术难点在于低速段的测量，由于在雷达波在平静的水面上难以形成有效的反射信号，因此国内外多数同类产品的起测流速通常在0.2米/s以上，能够稳定测量的实际流速通常在0.5m/s以上。该采用了DSP技术和先进的phyTrack速度检测与跟踪算法，是一款专门针对水体表面流速特征而开发的雷达波流速仪。该雷达波流速仪提供高达每秒20次以上的计算速度和串行接口，极高的灵敏度可侦测到小于0.1m/s以下的表面流速。对于较为平滑的水面，同样可以提供较好的数据稳定性与重复性。
产品特点：
结构紧凑，低功耗设计
高灵敏度，可测量小于0.1m/s的极低流速
自动识别水流方向
内置角度传感器，20-60度俯角自动补偿
宽输入电压范围，适用于太阳能供电应用
支持多种通信接口（RS-232，RS-485，SDI-12,CAN，报警漏极开路输出）
IP66外壳，适合室外和恶劣环境应用
K波段24.125 GHz或24.200 GHz选择可在全球各地运行
先进的phyTrack水体跟踪算法
水流数据的详细统计
可配置的传入，传出或两个对象检测与统计数据的积累为选定的方向
可自定义的通信协议
雷达的设置，实时监控和统计分析的PC应用程序软件
易于在桥梁，缆道、墙壁或雷达水位计现有支架上安装
可选的OEM嵌入式模块
可选的无线通信模块
可选一体化太阳能供电模组
基本参数 | 雷达类型 | K-band 24.125GHz/24.200GHz Doppler radar,
27 dBm EIRP | | 雷达波束角 | 12° Azimuth
24° Elevation | | 侦测距离 | 50 m | | 测速范围 | 0.10 m/s to 15 m/s | | 防护等级 | IP66 |
|
电气参数 | 输入电压 | 9 to 27 VDC | | 功耗 | < 1,35W (typical 1,0W) | | 最大工作电流 | < 250 mA | | 工作温度范围 | -40°C to +85°C
(without heating or coolers) | | 仪器尺寸 | 110mm x 90mm x 50mm |
|
通讯接口 | 串行接口 | 1 x serial RS-485 half-duplex
1 x serial RS-232 (two wire interface) | | 波特率 | 1200 bps to 115200 bps | | 通讯协议 | ASCII-S, GLX-NMEA,
other available on request | | CAN 协议 | Up to 1Mbps CAN2.0 | | 报警输出 | 2 x open collector, max 50V 200mA | | 端子 | M12 circular 12-pin |
适用场合： 水文断面雷达波在线测流系统 桥梁洪水应急监测系统 灌溉明渠水量流量监测系统 末级渠道水量流量监测系统 污水、下水井流量在线监测系统 化工危险液体流量监测系统 | |
