一体化压力水位计
1 概述
本仪器符合《国家地下水监测工程（水利部分）地下水位监测仪器》要求。
本仪器通过水利部水文仪器及岩土工程仪器质量监督检验测试合格，并列入国家地下水监测工程推荐使用产品目录。
本仪器适用于国家地下水监测工程项目（水利部分）。
本仪器采用 WYZ-80型压力式水位计，和超低功耗无线远传终端（以下简称终端）设计。WYZ-80型压力式水位计高精度、小尺寸和超低功耗，采用3D-MEMS硅电容压力传感器，经过微处理器的差值运算和非线性修正及温度补偿，消除大气压变化的影响，实现水位压力的高精度测量，温度测量和储存。终端采用先进的嵌入式技术、远程通讯技术、超强抗干扰技术和超低功耗技术设计，选配GPRS模块或CDMA模块，方便集成不同的运营商网络支持；可由电源适配器或一次性锂亚电池供电；可以实现水表、水位计、燃气表、热量表等工业仪表的远程抄表数据传输。

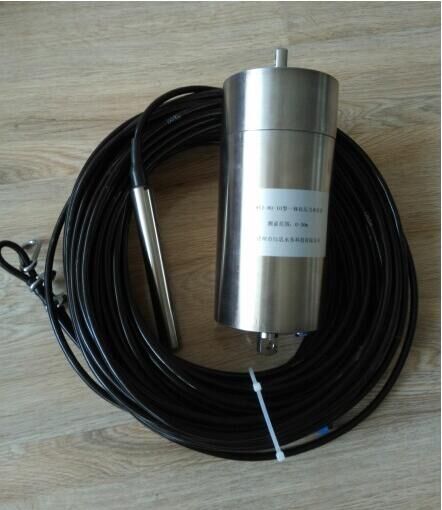

本仪器采用全不锈钢一体式结构设计，100%的防水设计可长期水下使用，水压传感器、气压传感器、电池和电路等密封于不锈钢壳体内。φ 22mm 国际标准尺寸，可安装应用于深井和其他应用现场，对地下水、河流、湖区、蓄水池等长期监测和地质灾害测报综合利用。
一体化压力水位计主要特点：
包括：WYZ-80型压力式水位计和超低功耗无线远传终端。
压力式水位计:
（1）基于 3D-MEMS 技术硅电容绝压传感器，长期使用无零点漂移；
（2）传感器功耗极低，正常工作时总电流消耗 25uA；
（3）集成水位、温度测量于一体，适用水位监测、地质灾害综合利用；
（4）内外部电源智能切换；
（5）采用 16 位混合信号微处理器技术，对水位传感器进行全数字化的线性和温度误差补偿，高精度、高分辨率；
（6） 64Mbi 大容量 flash 储存器，长期自动记录数据；
（7） 量程：10 米、20 米、40 米、80 米、100 米；
（8） 电缆长度：可定制
（9） 过载能力：大于 10 倍满量程；
（10）工作温度范围-20~85℃，分辨率 0.01℃，精度±0.2℃。
超低功耗无线远传终端:
（1） 本仪器采用超低功耗设计，休眠情况下整机电流<10uA，一次性锂亚电池供电，正常情况下可以连续工作2年以上；
（2） 支持服务器IP地址或动态域名；
（3） 工业级设计标准，内外看门狗技术，确保恶劣的环境下仪器不死机；
（4） 支持电压检测，可以随时了解终端当前电池电压；
（5） 支持信号强度检测，可检测当地信号强度；
（6） 内含精确的实时时钟并自带后备电池，同时支持远程校时；
（7）支持中英文短信功能、支持软件远程升级；
（8）支持Modbus协议且内部集成了《国家地下水监测工程（水利部分）监测数据通信规约》。
2 主要技术参数
WYZ-80-10型一体化压力式水位计
压力传感器 硅电容压力传感器
保定量程 10、20、40、80、100 m.H20
过 载 10*FS
精 度 0.05 %FS
分辨率 0.005 %FS
响应时间 <5 S
工作温度范围 -20~85 ℃
补偿温度范围 -5~55 ℃
温度传感器 数字式温度传感器
测温范围 -40~125 ℃
温度精度 ±0.2 ℃
温度分辨率 ±0.01 ℃
时钟精度 ±1 分钟/年
供 电 3.6V AA锂电池或外部8~40V供电
电池寿命 2年（1个测量记录/小时）
输出信号 RS485数字接口/MODBUS
储存器类型 Flash
储存器容量 50000 条
采集频率 1秒~99小时设定
采集模式 定时采集或命令式采集
大气压力补偿 内部气压传感器
电源供电： +5V~9V，端子为VIN和GND，注意不能接反
电源输出： 可为传感器供电，端子为VOUT和GND。
RS485接口： 端子为485A和485B，为与传感器的通讯接口，也是终端自身参数的设置接口。
