一． 系统需求
1、检测产品整个表面（包括上下表面和四周边）。不良品图像通过人眼清晰观察到并保存。
2、要求检测的项目包括：1）上下表面以及四周边划伤；2）抽孔不良（凸起高度是否达标）；3)表面是否生锈；4）孔内有无螺纹；5）内孔是否有缺口，尺寸不良检测。
3、检测速度： 70mm*50mm工件，检测整块的时间不超过800ms
二． 检测功能实现
1、划伤检测
金属划伤检测是机器视觉检测的一大难题。金属划伤有深有浅，有的划伤只有0.1mm宽甚至更细，这相对于一个70mm*50mm的金属表面来说十分细微，要短时间内分析并进行辨认很困难。

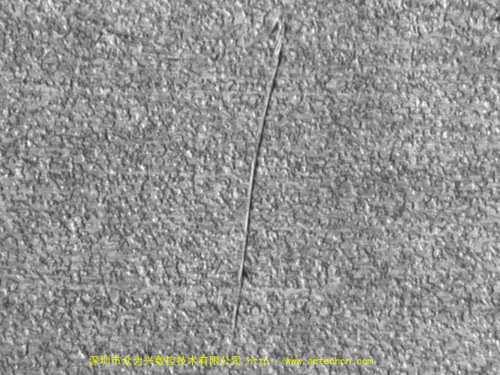

图1：划伤：

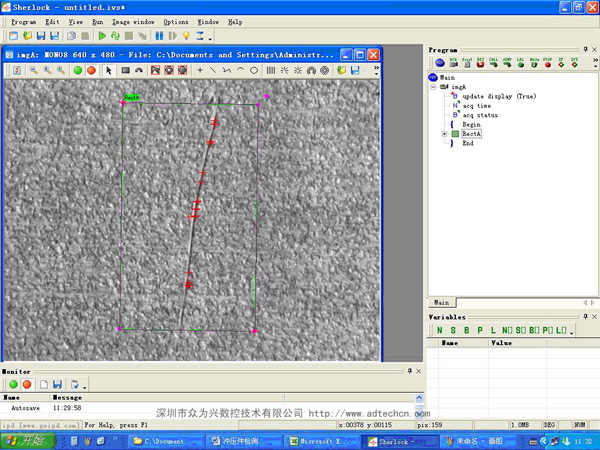

图2：划伤检测界面
此时可以检测出划伤，但实际操作起来比较困难，因为在这种情况下的FOV（视野）只有20mm*15mm的区域，只占整个工件的十分之一。
2、 抽孔不良检测

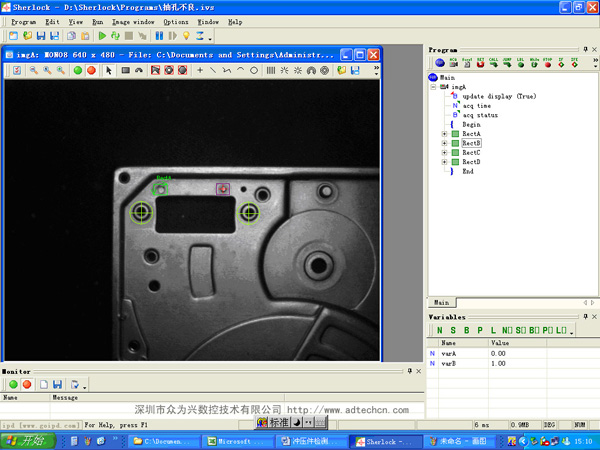

图3；抽孔不良品检测图片
此时sherlock软件通过对两个定位点对工件准确定位，分析抽孔部位的灰度值和连通性。varA表示左边区域的连通性，varB表示右边区域的连通性。从检测图中可以看出抽孔不良连通性为0，抽孔正常连通性为1。
3、表面生锈检测

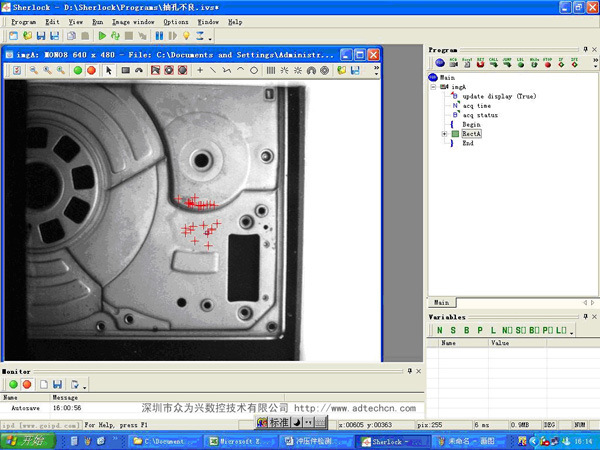

图4；表面生锈检测图片
此时能检测出工件相对平整的生锈部分。由于生锈时呈现是黑色，与孔的颜色很接近，这样对孔附近的锈迹就很难辨认，有时会出现把孔附近的阴影当成生锈处理。
4、 孔内有无螺纹检测
这项检测要求相机和工件成一定的斜角，因为螺纹在孔里面，水平放置时无法辨认，可以将工件或相机调整到倾斜状态

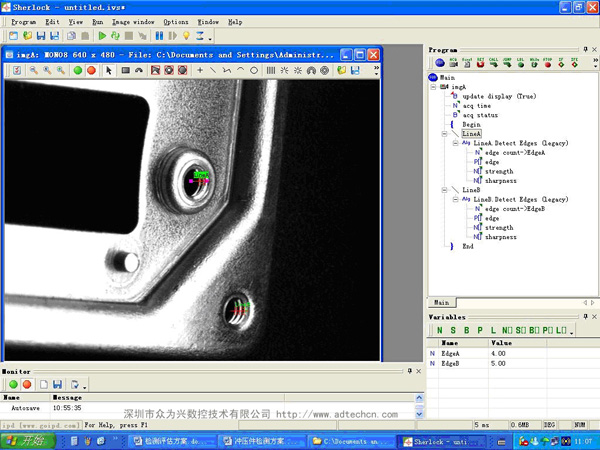

图5：孔内有螺纹检测界面
利用螺纹反光的特点，我们可以检测孔内螺纹的有无。EgeA对应上面的孔内黑白相间螺纹，EdgeB对应下面的孔内黑白相间螺纹，检测到孔内黑白相间的边缘数EgeA和EdgeB分别为4和5，即孔内存在螺纹。
图6：孔内无螺纹检测界面
此时上面的孔黑白相间边缘数EdgeA仅为1,不存在螺纹（若有螺纹则黑白相间的条纹数Edge不小于2）；右下方的孔对应的黑白相间条纹数EdgeB为3，存在螺纹。
三． 评估硬件组成

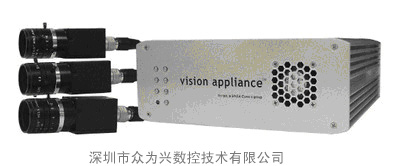

我们选用加拿大DALSA Coreco公司IPD的 VA41高性能视觉检测仪，它检测速度快,非常适合大生产量的产品在线检测。
视觉处理器：VA41 支持多达6个面扫描相机, 60f/s 或更高, 支持彩色, 25倍高速, Ethernet, RS232, USB, VGA, 多种工业PLC，10路可配式输入，8路可配式输出，良品、不良品输出信号报警
相机：JAI-CVA 130万像素
镜头： COMPUTAR MLM-3XMP 变焦和COMPUTAR 8mm
光源：红色同轴光
光源电源：同轴光配套电源
注：一套系统配2个相机、2个镜头、2个光源及2个光源电源
四． 软件模块
软件模块采用了DALSA Coreco公司IPD的Sherlock智能视觉处理软件。我们还可以通过编写VB用户界面提供简捷、个性化的操作界面，方便操作员操作。通过个性化的界面对检测进行控制和监视，如图：

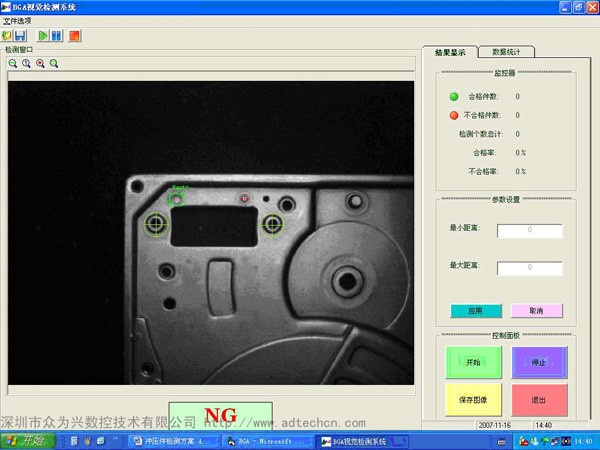

图7：用户界面示例
上面编写的用户界面只是示例，实际操作界面可以根据客户的需求做出相应的调整和优化。

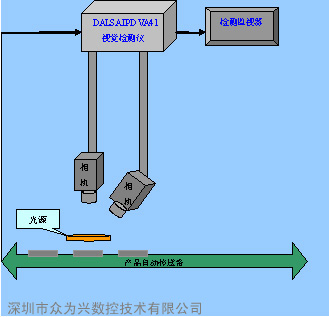

五． 多相机同时在线检测系统示意图
