一、简介
该变送器采用瑞士高精度温湿度传感器芯片将传感元件和信号处理电路集成在一块微型电路板上，输出完全标定的数字信号。传感器采用专利的CMOSens? 技术，确保产品具有极高的可靠性与卓越的长期稳定性。并在同一芯片上，与14 位的A/D 转换器以及串行接口电路实现无缝连接。因此，该产品具有品质卓越、响应迅速、抗干扰能力强的特点。
二、特点
l 整体防水设计，防护等级为IP65
l 电源防接反保护功能
l 领先世界的CMOSens ? 数字传感技术
l 全量程标定，年漂移量小于0.5%
l 采用弹簧式接线端子，方便易用
l 变送器输出信号可选0~5伏和4~20毫安
l 电路板表面涂覆美国CRC三防漆，有效防止短路，防潮，防盐雾和酸碱
l 严格按照国际标准IEC61000-4-5/IEC61000-4-4/IEC1000-4-6设计
三、规格参数
供电电源
12-24VDC
输出信号
0-5V、4-20mA（可选）
使用范围
温度
0-50℃或-20～80℃
湿度
10～100%RH
防护等级
IP65
变送范围
0-100%RH
精度
±0.4℃
±3%RH
保存条件
-10 ~ 60℃
90%RH以下
年漂移量
小于0.5%
（湿度范围0 ~100%RH）
湿度（%RH）
20
30
40
50
60
70
80
90
电压输出（V）
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
电流输出（mA）
7.2
8.8
10.4
12
13.6
15
16.6
18
（温度范围0-50℃）
温度（℃）
0
10
25
电压输出(V)
1
2
3
4
5
16.8
四、规格型号说明：
型号
参数
说明
SL180W
4-20mA/0-5V，
壁挂式
SL180WR
4-20mA/0-5V/RS485，
壁挂式(带RS485)

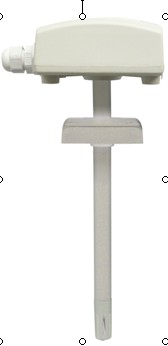

SL180D
管道式
SL180DR
管道式(带RS485)
五、温度量程选择
J6为0-50℃或-20～80℃量程选择，默认J6不插跳线帽为0-50℃量程，如果要选择-20～80℃量程则将J6插上跳线帽。
六、选择输出信号选择
本变送器支持4-20mA/0-5V两种信号输出，J5为两种信号选择的跳线选择,缺省J5不插跳线帽为4~20毫安输出，插上J5跳线帽则为0-5V输出,这时温度输出把J8和J9的跳线跳在5V之间,湿度输出0~5V则把J10和J11的跳线跳在5V之间 。
七、使用注意事项
1、不宜长期在结露、油雾、有机溶剂及腐蚀性气氛中使用。
2、长期不用时请放在干燥的环境中保存。
3、初次使用，请在环境中平衡约半小时后再测量，以防由于温差造成测量误差。
4、所有电位器均已在工厂标定时已封好，使用时如需要调整请与工厂技术人员联系，需在 指导下由资质人员进行调整，否则厂方不予负责。
