  • 适用于工业环境的前瞻性数据传输技术 魏德米勒OMNIMATE Data可在较小空间内实现卓越性能
  • 发布时间:2023/3/3 15:23:20   修改时间:2023/3/3 15:23:20 浏览次数:4032
  •   工业环境对更小、更强大和更经济的设备的需求日益增加。这给设备制造商带来了许多不同的挑战。设计紧凑的联接系统需要确保稳定的机械联接。电流、信号和数据必须以尽可能小的损耗可靠地传输到印制电路板上。同时,搬运也应安全便捷。在未来的工厂中,机器和系统将通过统一的数据基础设施持续联接。魏德米勒正在通过广泛扩展OMNIMATE Data系列应对这些挑战,为工业环境中的数字化提供支持。
      用于数据传输的插入式接插件已经成为当今前瞻性设备设计中必不可少的组成部分。在选择此类接插件时,必须确保它们已经考虑到未来的需求。尤其是在工业环境中,由于数据速率不断提高,对每个单独组件的要求都在不断增加。魏德米勒OMNIMATE数据接插件是工业应用的理想解决方案。稳健的RJ45和USB插孔、单对以太网和D-SUB插入式接插件可确保安全高效的设备联接。该系列产品均完全屏蔽,可提供高水平的电磁兼容性。该系列涵盖了所有常见的联接角度,且在顶部和底部设有锁钩。创新性的STEADYTEC联接系统有助于建立适用于工业用途的标准设计。客户还可受益于高频范围内的可靠数据传输,以及适用于广泛潜在应用的优化协调组件。在以下章节中,我们将介绍不同OMNIMATE-Data组件的独特功能。

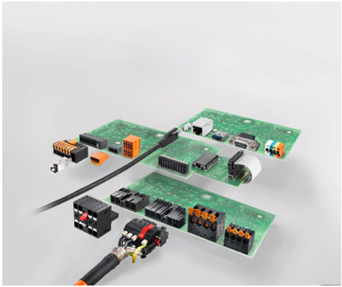

    OMNIMATE产品组合概览

      单对以太网组件
      未来,工厂中的所有机器和系统都将通过统一的数据基础设施相互联接。这些网络物理系统将能在工业物联网(IIoT)中独立实时运行,帮助进行即时通信,并控制各个生产过程。因此,需要一个能够实现传感器到云端的强大数据联接的连续网络。这对常见的以太网系统来说是一个挑战。单对以太网(SPE)将以太网技术扩展到现场的传感器和设备中。SPE解决方案设计紧凑、灵活,并有助于达到高量程。它们可扩展现有的设备并为端到端通信提供支持。与常规以太网不同,SPE也可应用于现场层级,因为它能在使用长达1000米的数据线的情况下达到以太网传输速度。除5G技术之外,SPE还促成了服务器与云端之间的持续IP通信,并能够通过数据线供电(PoDL),在复杂的IIoT解决方案中提供高达60瓦的功率。

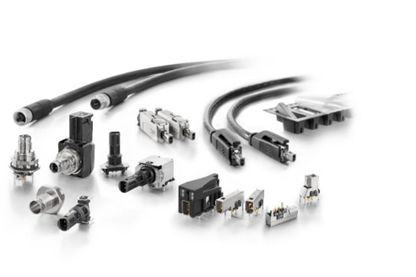

    OMNIMATE Data单对以太网(SPE)产品

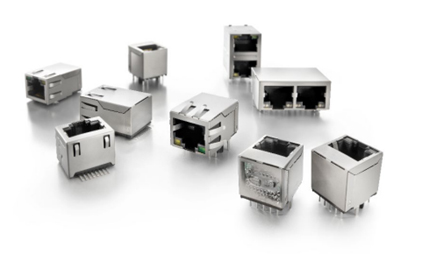

      PCB RJ45插座
      工业以太网环境中的数据传输需要各种各样的印制电路板插座。新的技术趋势——例如从现场总线到工业以太网的变迁——催生出了越来越多的RJ45-PCB插座设计,以适应不同外壳设计的要求。魏德米勒可提供各种不同的OMNIMATE-Data RJ45组件。它们可确保速度高达1 Gbit/s的可靠数据传输,并适配所有常见的电路板装配工艺,如THT、THR或SMT焊接工艺。屏蔽技术的采用也使其能够应用于符合严苛电磁噪声环境要求的产品。

    RJ45 PCB插口

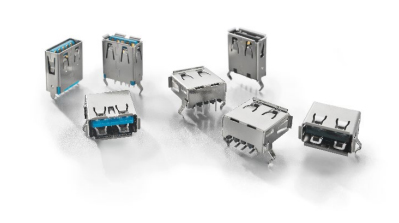

      USB PCB插口
      OMNIMATE-Data USB印制电路板插口不但能保证高速数据传输,而且十分耐用。它们适用于SMT、THT或THR焊接工艺,是工业环境前瞻性设备设计的固定组成部分。带有强化金涂层的触点可支持插拔多达1500次。得益于180°(垂直)或90°(水平)的不同链接孔方向,它们能够涵盖设备中的任何联接要求。USB 3.0主机和USB 2.0设备之间的兼容性可为使用带来极大的灵活性。

    USB PCB插座

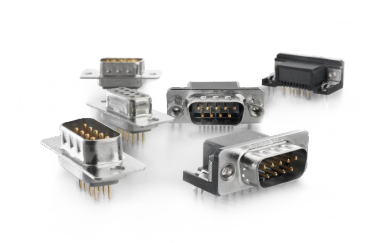

      D-SUB-PCB印制电路板接插件
      作为安全高效的设备接口,OMNIMATE-Data-D-SUB接插件能确保数据和信号的可靠传输。它们可以集成到广泛的安装环境中,并有多种不同的设计。成熟的锁定系统和特有的旋转和接触保护使该系列接插件具有极高的稳健性。直型和斜型插座可以整合到任何安装环境中,以确保组装的简易性。因此,OMNIMATE Data D-SUB接插件适用于各种不同的应用,例如测试设备、维护接口或电子设备。

    D-SUB-PCB印制电路板接插件

      以太网PCB端子
      对传统RJ45或M12联接方式而言,以太网PCB端子是一种经济的替代品,适用于工业物联网系统的低成本联网。它们支持高达100 Mbit/s的数据传输,符合以太网标准,并可与PROFINET、以太网/IP或EtherCAT标准兼容。由于集成了直插式联接系统,可提供较高的接触和振动安全性,以及布线的高效快捷性。
      Ethernet-APL PCB端子
      人们对用于访问现场数据的以太网兼容接口的需求日益增加,特别是在加工工业中。这就需要包含支持Ethernet-APL.的组件的高效IIoT设备。
      魏德米勒可提供各种符合Ethernet-APL.要求的组件。其中包括OMNIMATE PCB组件以及内置和现场可联接的插头。通过双线技术,它们可提供与现场设备的可靠联接,以及实时获得工厂数据的功能。魏德米勒能提供采用成熟联接技术的各种组件。组件上的颜色编码标记有助于进行直观无误的布线。
      成功的设备开发使一切变得简单
      快速可靠的数据传输在工业基础设施竞争力方面的重要作用不断凸显。因此,对开发新设备而言,设计完善且具有高度前瞻性的组件显示出了前所未有的重要性。魏德米勒已经认识到这一需求,并通过OMNIMATE Data提供了一系列高品质的组件,可为设备设计带来显著的附加价值。与产品、潜在应用、技术细节和产品数据有关的所有重要信息可为整个设计导入过程提供支持。电子目录、免费样品服务和创新的AppGuide也可帮助设备制造商找到合适的解决方案。这可为工业设备的开发带来决定性助益。
