综合简介

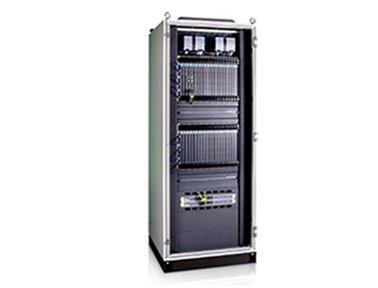

TCS-900是中控技术自主开发的高端SIS产品。其采用三重化(TMR)和硬件容错(HIFT)的关键安全技术,于2015年3月获得了TV Rheinland 认证。可在紧急停车系统(ESD)、燃烧管理系统(BMS)、火灾及气体检测系统(FGS)、大型压缩机组控制系统(CCS)等场合广泛应用,截止目前已在石油天然气、石化、化工、能源、制药、冶金、压缩机组等行业取得了2000多套系统的应用业绩。具有与DCS一体化,双模块冗余结构,三重化表决架构,四阶梯降级模式3-3-2-2-0,5级表决机制等功能亮点。
网络结构图
技术规格
●三重化冗余容错系统,可支持3-2-0/3-3-2-2-0降级模式。
●采用五级表决架构,设计五层故障限制区,将故障隔离在最小范围。
●支持冗余配置,是系统能够在线更换各类模块。
●支持双工作模式,使得模块更换过程中零切换时间,信号无干扰。
●EFT Immunity、Surge Immunity、ESD Immunity测试均达到4A等级,防腐等级符合ANSI/ISA S71.04的G3标准。
●工作温度-5~60℃,湿度5%~95%RH,支持最高海拔4000米。
●系统最多支持2048个硬点,7个扩展机架,最远扩展距离可达10km。
●SOE分辨率为1ms,控制站最多可存储20000条记录。
●支持IEC61131编程组态语言。
