一、概述：

最终用户是一家在业内知名的大型企业，该企业生产的产品占据了全球70%的市场份额，为了满足生产规模日益不断扩大的情况，新增了一条新的产品生产线。紫金桥监控组态软件根据现场的实际需求，开发出符合现场的软件功能，成功的完成了整条生产线工艺的监控，同时将生产的数据进行处理加工，供给工艺人员进行分析。

二、系统架构：

本系统上位机采用紫金桥监控组态软件，硬件部分采用三菱的PLC与称重仪表。上位机通过参数设定的功能，将生产工艺的参数下置给PLC，然后由PLC执行生产的逻辑控制；然后上位机软件将生产过程中的各项数据进行实时监控，每一批次生产完毕后，将生产的结果记录下来，进行报表、曲线等分析对比。整个系统的框架如下图：

三、系统功能描述：

主界面：实时监控现场的各部分信号并模拟设备的运动状态，同时实时监控PC与下位PLC之间的通讯状态，并将整个流水线上的报警信息进行实时刷新；

参数设置界面：设定并修改PLC和仪表里的参数，以满足生产工艺的需求；

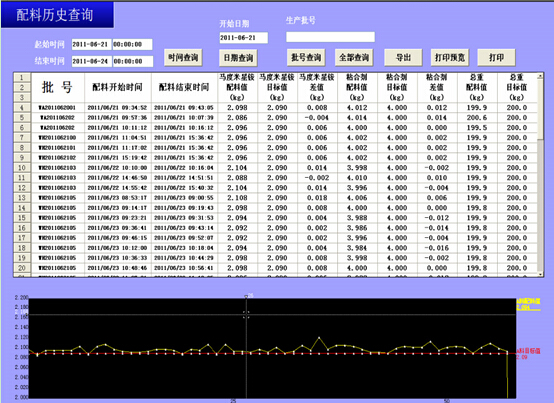

各种历史记录的查询，并辅助以曲线进行分析判断：

设备管理功能：将每个设备运行的时间记录下来，以便于进行设备的预防性保养维护；

配方管理：系统支持多种配方直接进行在线修改，通过上位机软件直接修改各种配方的比例，以满足生产的需要。

四、小结：

基于紫金桥监控组态软件的药品配料系统平台，实现了生产工艺的实时监控，动画模拟，仿真了各个执行元件的状态，使得作业人员在控制室内也可以掌握整个生产的过程。

同时系统以WEB的形式发布在公司的局域网中，使得管理人员可以在不到达生产现场的情况下，通过网页浏览的方式直接了解到生产产量等情况。
