一、概述

雷电是常见的一种自然灾害，瞬间可能会造成巨大的危害，仅次于水灾而大于其它任何灾害。雷电灾害所涉及的范围几乎遍布各行各业。尤其以大规模集成电路为核心组件的测量、监控、保护、通信、计算机网络等先进电子设备广泛运用的电力、航空、国防、通信、广电、金融、交通、石化、医疗以及其他现代生活的各个领域。雷电预警是在雷电产生的尽可能早的捕获信息，以采取相关的对策。

闪电的产生是雷雨云中电荷积累的结果，当雷雨云中电荷积累到一定达到击穿电场强度之后，闪电开始发生，雷电预警系统可以对其监测。雷电预警系统是一种能在雷电电磁释放前提供有效的、实时的、安全决策的信息系统，能够对雷暴进行预防性侦测，并在第一次雷击前探测到雷击的发生，然后提示危险信息，从而保护我们的重要设施。

基于紫金桥监控组态软件的雷电预警系统，是紫金桥公司与广州捷宝德昌公司北京分公司合作开发的，针对不同的雷电预警需求，提供相关的功能。

二、系统架构

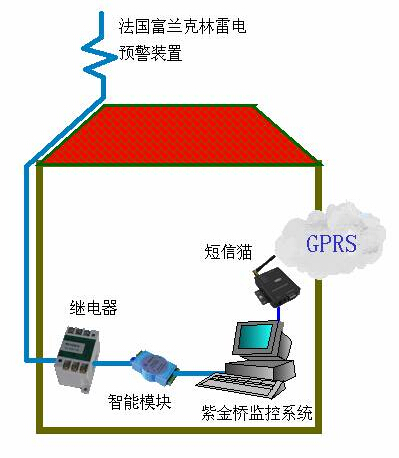

感应端使用法国富兰克林雷电预警装置，当有雷电感应时，预警装置会将信号传递给继电器，继电器端外接智能模块，模块将接收到的电压信号转换成数字信号，监控中心中的雷电预警系统通过串口与智能模块建立通讯，当有报警信号时，雷电预警系统会及时获得该信息，将其以声光的形式在计算机中显示，并可以以短信的形式通知给相关责任人。

三、系统功能

1、实时报警显示：

系统分两级报警，即雷电预报警和雷电报警，预报警为低级报警，其不一定产生雷电，只是初级预警，雷电报警为高级报警，肯定要产生雷电。当预警装置捕捉到报警时，系统会立即显示报警信息，并通过不同的标志加以区分。新报警产生时为没确认状态，双击可以确认，以示相关人员已知该信息，报警解除时，系统会产生报警恢复记录。

2、历史报警查询：

系统可以查询任意时间段的报警记录，起始时间和时间范围可以自由设定，并可以查询报警确认状态。

3、短信报警及设置：

系统可以设置短信报警，即当报警发生时，会自动将报警信息以短信的形式发送到指定人员的手机中。获得报警的责任人和手机号可以配置，可以添加、修改、删除各配置信息。

4、报警次数柱状图对比分析：

为了便于分析一年的报警情况，系统提供柱状图对比分析，可以按照设置查询指定年份的报警次数，以柱状图的形式显示。

四、总结

整个系统的硬件部分采用广州捷宝德昌公司北京分公司的产品，搭配紫金桥监控组态软件，利用紫金桥软件具有的多级报警及多种报警方式的优势，达到了意想不到的效果。系统反应及时、可靠，报警功能完善，并具有短信报警的功能，自投入使用以来，大大降低了雷电灾害造成的经济损失，获得了用户的广泛好评。
