华海测控的PID调节仪采用RS485串口通讯方式，即计算机需要通过RS485与其通信，如果只有RS232，需要加装转接器。因此一台计算机通过串口，可以连接多个PID调节仪设备。

使用紫金桥监控组态软件，可以通过Modbus驱动程序，采集华海测控的PID调节仪仪表上的数据。

一、设置PID调节仪上的通讯参数

  本文中的仪表的参数设置是个例子，具体设置需要根据现场需要设定。操作方法如下：

1、进入设备B菜单：

开启电源，仪表通电，显示测量值；

按一下“SET”键，进入设定准备状态，显示“SP”；

再按一下“MAN”键，仪表上排显示“SEL”，下排显示“555”。此时，通过面板上位移、加、减键，将“555”改为“585”，再按一下“SET”键，完成进入B菜单操作。

2、设置串口参数：

进入B菜单之后，显示“IN”提示符的状态下，将对应的参数数值改成“99”，然后按“SET”键，可以查看UCR和UAD参数。

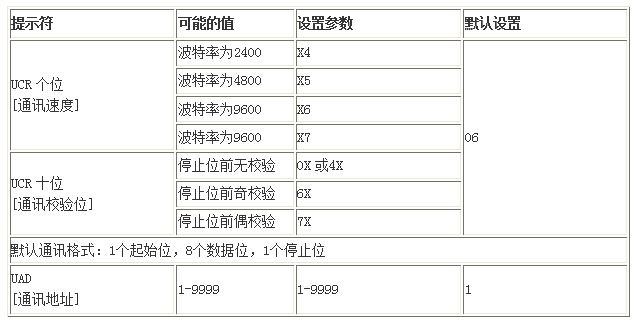

下表是UCR参数和UAD参数的含义：

现有2个华海PID调节仪，设备上的参数设置为：一设备的UCR参数为06，UAD参数为1，即波特率9600，无校验，地址为1；另一设备的UCR参数为06，UAD参数为2，即波特率9600，无校验，地址为2。它们通过RS485线并联在一起，经过RS485转232串口模块连接到计算机上，计算机上的串口号为COM6。

 二、设备组态

1、建立一号设备的驱动连接

打开紫金桥组态软件的数据库选项卡，找到MODBUS仪表项：

然后双击“MODBUS(ASCII&RTU 串行口通讯)”节点，在弹出的“I./O设备定义”窗口中设置要连接的设备参数：

下一步，继续设置串口设备参数：

下一步，进行Modbus设备定义，将高级设置中的包的最大长度改为4：

2、与建立一号设备的驱动连接方法类似，建立二号设备的驱动连接，其名称为PID2，设备地址为2，同样波特率为9600，数据位数8，奇偶校验无，停止位1，Modbus设备定义中包的最大长度为4。

三、点组态

双击数据库选项卡的点组态项，进入点组态环境。建立所需要采集的点，并进行与设备的驱动连接。

四、运行显示

制作显示画面。


运行项目工程进行设备数据采集。

五、故障处理
　　

如果仪表通信出现故障，那么需要进行诊断和采取相应的处理措施。

常见情况可能有以下几种：

1.连接线路出现故障：检测线路是否正常；

2.接口模块出现故障：若采用RS485转232模块，检测模块是否正常；

3.参数设置出现故障：检测组态软件的设置是否与仪器设备上的参数一致，并且确

认有多个仪器时，波特率等参数是否统一。
