  • 导波雷达物位计案例 | 原油分离器的界面测量
  • 发布时间:2019/7/1 8:51:06   修改时间:2019/6/18 16:14:19 浏览次数:713

  •   ●从水和气体组分中分离油
      ●分离过程中测量油水界面
      ●连续测量结果用于储罐管理
      背景
      LNG产业链中,LNG槽车不仅承担道路运输的责任,而且需满足运输前后的贸易交接要求。某公司以此要求设计并开发了一套一体化车载装卸管理系统,通过控制仪根据仪表多种测值实现自动控制装卸过程。
      测量要求

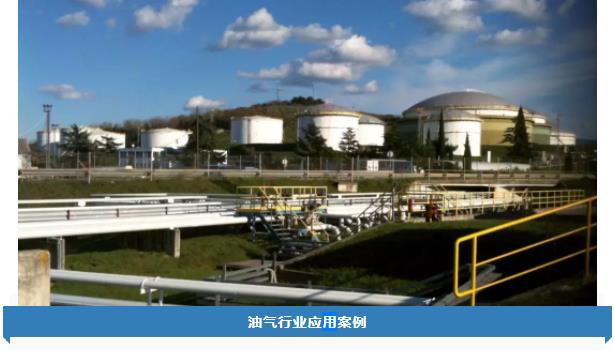

      一家欧洲炼油厂提供储罐和处理石油产品的分离器,高度 4.6 米。其水位(界面)必须连续控制避免水进入到分流器或油进入排水器。过去,液位是根据原油注入量和水的提取量大致估算的。经常需要通过人工检尺的方式检查计算(用涂有试水糊剂的量油尺测量界面)。为了优化工艺和储油管理,炼厂希望找到一款液位计,能够提供可靠而精确的测量。仪表需要安装简单并且无需维护。最基本的,仪表需要 ATEX 认证。
      科隆解决方案
      科隆提供了一台 OPTIFLEX 1300 C TDR导波雷达液位计,ATEX Ex ia 本安防爆,? 2mm 单缆,G? 过程连接,用户自配法兰。仪表安装在分离器顶部,能够测量油水界面。仪表连续测量油水界面并自动将数据传输到控制室。

      客户利益
      一台 TDR 导波雷达就能够完全实现这一工况下的测量要求。仪表能够精确而可靠地检测到油面下的水位。帮助用户尽量将水位保持在最低。测量数据自动并连续地通过 HART 传输到控制室,用于优化工艺和储油管理。不再需要人工检尺。由于是二线制仪表,OPTIFLEX 1300 C 需要的布线比四线制转换器少。易于安装和操作,只需要少量的维护工作。这些使仪表成为为用户节省成本的解决方案。

      使用产品
      OPTIFLEX 1300 C

      ●通用型物位计,用于液体,糊剂,颗粒,粉末和液体界面测量的两线制导波雷达
      ●动态频率高,脉宽窄提高了测量精度
      ●显示液位和界面
      ●触屏设计操作简单无需开盖
      ●安装简单,无需现场标定
      ●探杆可以选择不锈钢,哈氏合金 C - 22,或其他材质
      ●PACTware 和 DTMs 全功能软件免费提供
      ●可选过程安全型(对于危险介质,可选带钢化玻璃的双密封系统)

      对于不同工况和行业,KROHNE科隆可以提供相匹配的物位测量解决方案,产品包括:
      ●OPTIFLEX系列雷达物位计(TDR)
      ●OPTIWAVE系列雷达物位计(FMCW)
      ●OPTISOUND系列超声波物位计
      ●OPTISWITCH系列音叉开关
      ●BM26系列磁翻板磁浮子液位计
      ●BW25系列浮筒液位计

      接下来,简单介绍一下
      OPTIFLEX系列雷达物位计(TDR)家族
