港口起重机作为现代码头的核心装备，以钢铁之躯承担着亿万货物的高效周转重任。其内部传动系统结构精密复杂，电机、减速箱及轴承等关键部件在持续重载运行中产生的渐进性机械损伤，如同潜伏的隐患，时刻威胁着设备的稳定运行。一旦损伤累积至临界点，便可能引发突发性停机，不仅造成作业中断，更可能带来严重生产安全事故，造成巨额经济损失。
传统定期检修仍存在缺陷：僵化的维护周期无法适配设备真实状态。若部件仍处于健康期，强行更换会造成资源浪费；而当部件实际已进入衰退期，检修间隔却未能及时响应，又容易放任隐患引发重大问题。针对港口起重机实施基于设备状态的预测性维护，已成为平衡安全与效益的必选项。

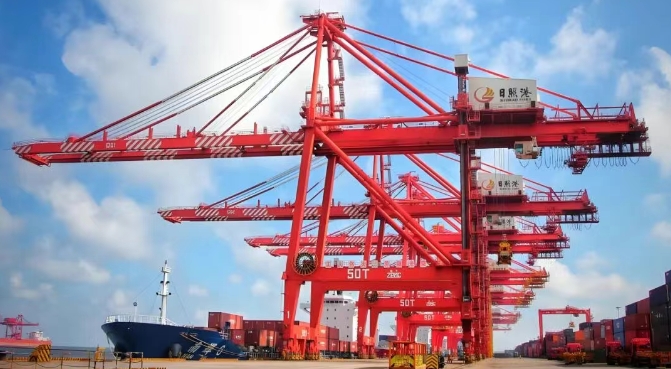

以港口中最重要的设备之一：岸桥为例，其通常由起升机构、小车机构和俯仰机构组成，这些传动机构共同构成其作业能力的基础。
ifm设备状态监测解决方案通过在核心机构部署振动监测点，构建了一套覆盖动力源、传动链与执行端的完整感知体系，将设备健康状态全面转化为可量化、可预警的数据。

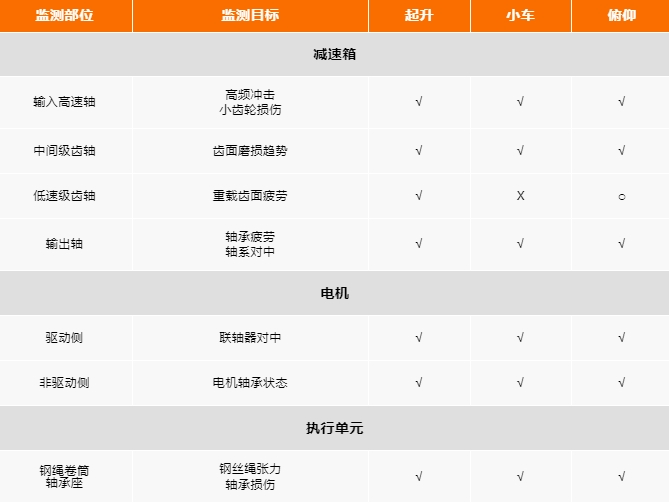

岸桥核心机构状态监测点配置概览
理解岸桥各机构的功能特性，是科学部署监测点位的物理基础。需要特别说明的是：减速箱作为传动系统的核心单元，其健康状态对整机可靠性影响最大。下文聚焦起升、小车、俯仰三大机构减速箱内部的典型监测布点。

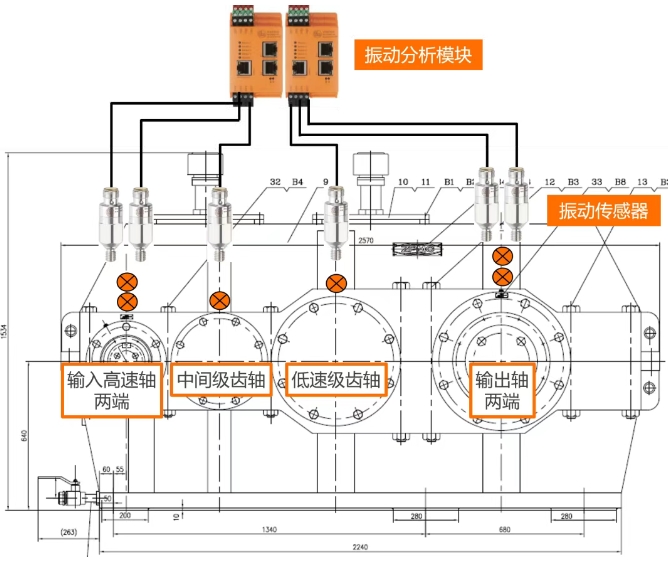

起升机构
承担吊具与货物的垂直升降，通过钢丝绳卷筒驱动系统实现重物精准定位，是载荷传递的核心环节。
注：图中所示减速箱监测点，需配合驱动电机两端、钢绳卷筒轴承座等，构成完整监测链。

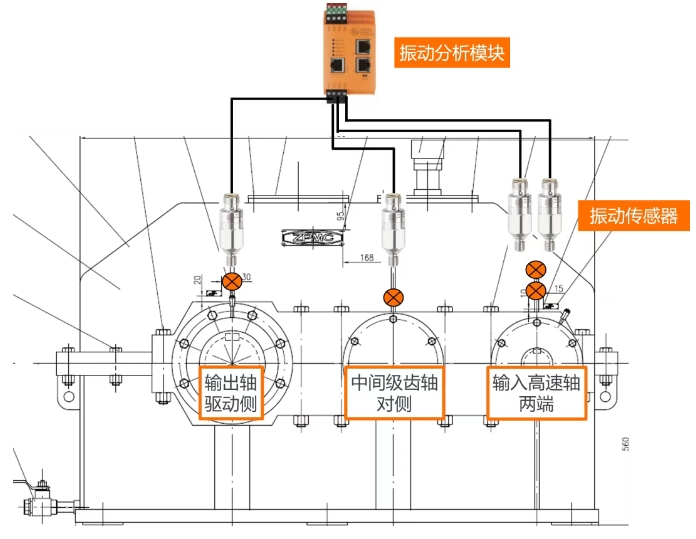

小车机构
驱动吊具沿主梁横向移动，其行走轮组与轨道的精密配合直接影响定位精度。
注：图中所示减速箱监测点，需配合驱动电机两端、钢绳卷筒轴承座等，构成完整监测链。

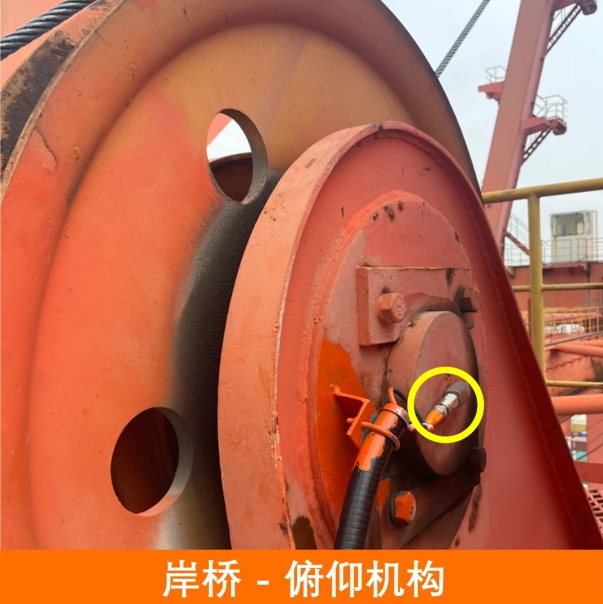

俯仰机构
控制前大梁仰俯角度，适应不同船型的作业需求，其铰接点与钢丝绳张力的平衡至关重要。
注：俯仰机构若采用钢丝绳驱动，需增加卷筒监测点；若为齿条驱动，则监测齿条啮合振动。
为实现对港口起重机核心机构的全方位状态感知，ifm提供完整的设备状态监测方案：
●振动传感器VSA001：具备宽频响应特性，可精准捕捉减速箱、电机、轴承座等关键部位的高频冲击与振动信号。
●振动分析模块VSE153：支持多通道实时信号处理，具备强大的边缘计算能力，实现就地智能诊断。
●振动监控软件VES004：提供简洁的系统配置与监控任务创建，支持多源数据对比分析与原始信号可视化，通过树状结构集中管理设备与数据。

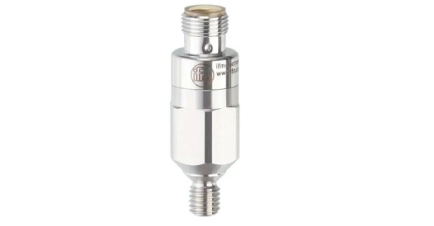

为设备安上“智能手环”： 振动传感器VSA001
●测量原理：MEMS微机电子系统
●测量范围：-25～25 g
●频率范围：0～6000 Hz
●环境温度：-30～125 ℃
●防护等级：IP67/ IP68/ IP69K
●传感器具备自检功能

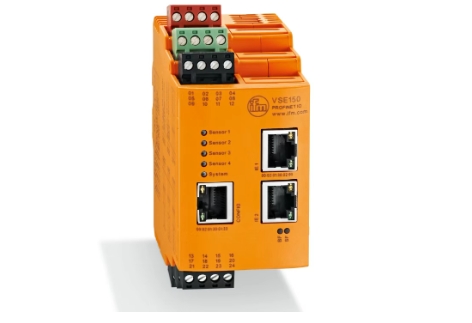

现场故障诊断“专家”： 振动分析模块VSE153
●通信接口：以太网，现场总线Modbus TCP协议
●工作电压：DC 24 V±20%
●可接4个振动传感器（MEMS或IEPE）
●采样率：100 k Samples
●监测能力：24个对象，128个特征频率
●基于边缘计算，内置专业全面的振动评估方法
○时域分析：加速度有效值a-RMS，加速度峰值a-Peek、速度有效值v-RMS
○频谱分析：内置FFT、H-FFT算法
○特征频率分析：不平衡/不对中/松动/轴弯曲/轴承/齿轮啮合/气蚀等等
●内部的历史记忆功能（带时钟），环形存储器，存储记录>880000
以上ifm解决方案在严苛工业环境中的可靠运行，最终转化为三个维度的管理价值：
早期预警，主动干预
通过捕捉齿轮啮合异常与轴承损伤的高频特征，系统能在微点蚀、剥落等初期损伤阶段发出预警，实现从“故障后维修”到“故障前干预”的转变，避免非计划停机。
精准定位，降本增效
基于多点位振动频谱分析，系统可精确定位故障部件（如二级齿轮磨损或输出轴轴承损坏），避免过度维护或维修不足，实现按需维修，降低备件成本与停机时间。
保障安全，控制风险
在起升与俯仰机构监测卷筒轴承振动，可感知钢丝绳张力突变；在大车与小车机构监测轨道冲击与轮缘磨损，从源头规避结构失效或意外移动风险。
无论是庞大的岸桥还是灵活的轮胎吊，设备可靠性的提升正变得前所未有的清晰。#ifm状态监测方案将预测性维护的愿景，落地为覆盖#港口 全场景的成熟应用。若您正寻求设备可靠性与运营成本的最优解，这套历经全球港口验证的解决方案，将为您提供一条值得信赖的路径。
