  • Motor-CAD— 新能源驱动电机快速设计与优化工具
  • 发布时间:2022/5/19 9:56:10   修改时间:2022/5/19 9:56:10 浏览次数:407
  • Motor-CAD— 新能源驱动电机快速设计与优化工具
  • Motor-CAD作为一款专业的电机设计验证工具,有着丰富的专业的电机模型库,能够辅助工程师实现电机快速参数化设计、多场耦合仿真性能评估与设计参数优化。同时,Motor-CAD集成在ANSYS产品体系解决方案中,与单学科专业CAE工具、机电控系统仿真工具(Twin Builder)等具有便捷的交互接口,能够实现电机及相关产品全研发周期的性能评估和优化,帮助用户更好地应对现代电机研发高效率、宽转速范围、高功率密度、低噪声、低成本等的挑战。

    主要功能模块及特点

    软件共有电磁(EMag)、热(Therm)、机械(Mech)、优化(Opt)和虚拟实验室(Lab)五个模块,结合专业的前后处理功能及高效算法,可实现磁热双向耦合等分析优化。涵盖电机冷却系统设计、循环工况效率与损耗优化等工程问题的解决方案,是传统CAE仿真求解器数倍以上效率,更适合设计工程师。

    - 电磁分析模块(EMag)

    • 电机模型库:无刷永磁(外转子)/感性/开关磁阻/直流/同步/爪极/单相感应电机等
    • 高效有限元算法:同时兼顾磁路法的理论深度和有限元法的高精度
    • 参数化模型:磁钢及定转子/绕组/斜槽斜极
    • 多工况(退磁/瞬态短路/负载和空载等)计算及后处理(脚本编辑和二次开发)


    - 热分析模块(Therm)

    • 各类冷却类型及材料库
    • 热路/风路自定义及热路图自动生成
    • 热网络/有限元混合算法:兼顾精度和速度
    • 稳态温升/瞬态温升曲线及齿槽/永磁体/绕组端部温度场
    • 关键节点压力/流量/温度/热阻及耗散热量显示


    - 机械模块(Mech)

    • 不同转速下转子离心应力计算
    • 平衡电磁设计和转子应力设计


    - 优化模块(Opt)

    • 关联几何尺寸/绕组设计/驱动输出等参数与性能分析,针对性优化


    - 虚拟实验室(LAB)

    • 集成电机控制策略(MTPA/MEPA)及整车参数
    • 适用牵引电机等复杂驱动及自定义复杂路谱工况
    • 评估路况负载耗电量及电机平均效率及Map图快速计算
    • 支持整车工况点提取,基于效率MAP图进行电机选型匹配较佳效率区
    • 丰富的路况图谱:NEDC、EUDC、ECE、EUDCL、UDDS、HWY、US06、JPN10、JPN15、JPN10.15、JP08、WLTP、Artemis
    主要应用及解决方案

    - 电机快速设计与性能评估

    Motor-CAD内置了丰富的参数化电机库(涵盖20多年积累不同类型及冷却形式电机模型数据),能够实现基于模板的电机快速建模。求解器集成了磁路法/热路法/热网络法/有限元分析法/智能优化算法,可进行磁-热-结构等多学科耦合下的高精度快速求解。通过后处理模块,实现性能指标的直观显示,同时利用优化模块,可进行机电产品参数灵敏度分析及多性能目标优化。Motor-CAD在同一软件平台下统领实现了电机的快速设计、多学科性能仿真评估、参数优化,减少了不同软件工具进行模型和数据传递的问题,有效提升设计效率。

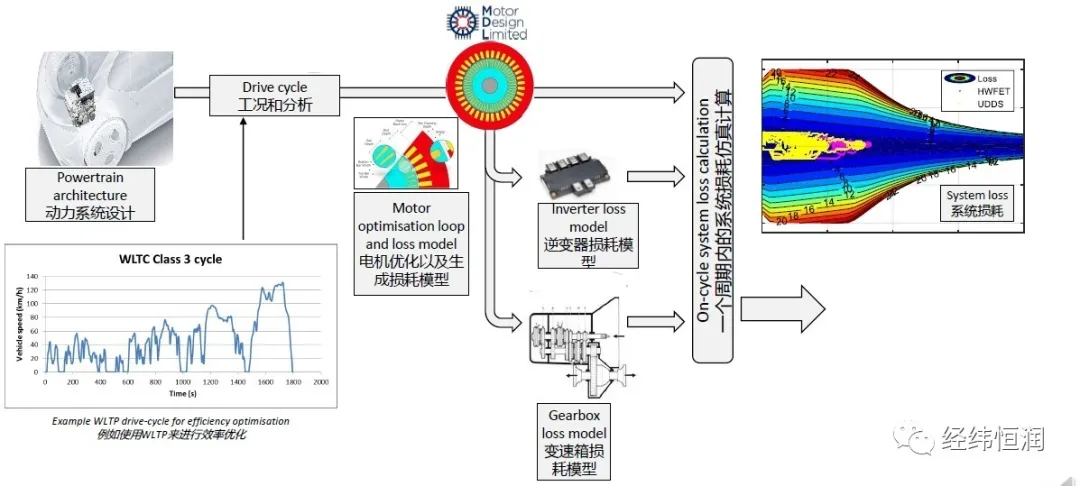

    - 电机匹配整车循环工况效率分析

    Motor-CAD Lab中电机饱和参数模型和损耗模型,可快速计算包括效率在内的各种Map图,针对整车路谱工况点进行校核,同时绘制扭矩/速度特性,进一步分析在标准循环工况下电机性能的匹配情况,以及工况中瞬态温升的校核分析。

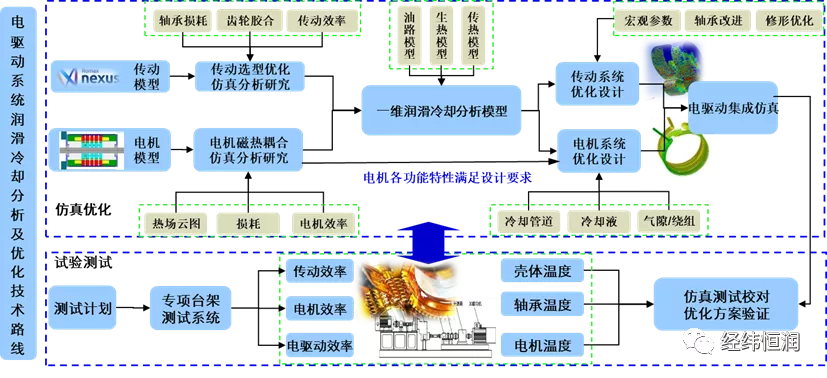

    - 电驱动系统润滑冷却详细设计与验证

    Motor-CAD具有丰富的CAE接口,可结合其他专业软件,构建电驱动系统的虚拟仿真环境,共同实现电驱动系统润滑冷却的详细设计与性能评估。


    联合传动系统软件Romax,完成电机及传动机构的各自润滑冷却系统的解耦设计,并进行电驱动润滑冷却系统损耗和温升特性等指标仿真模拟。


    耦合各专业三维有限元分析软件,实现电驱动润滑冷却方案的精细化评估。无缝集成电磁模块Maxwell、热模块AEDT Thermal,流体模块Fluent,进一步实现电机冷却系统的温度场三维仿真和精确量化。


    基于台架测试数据,对上述模型精度进行评估和标定。基于标定后的模型,开展参数灵敏度分析和鲁棒性分析,充分考虑各类加工、装配误差等产生的影响,确保润滑冷却方案的可靠性。
