  • 华北工控嵌入式电脑在体育馆LED信息显示屏的应用
  • 发布时间:   修改时间:2009/6/29 17:21:30 浏览次数:2473
  •   一、项目背景
      LED电子显示屏是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的大型显示系统。它以其色彩鲜艳,动态范围广,亮度高,寿命长,工作性能稳定而日渐成为显示媒体中的佼佼者,广泛应用于广告、证券、信息传播、新闻发布等方面,是目前国际上极为先进的显示媒体。
      随着LED材料技术和工艺的提升,加之环保优势,LED在社会经济的许多领域得到了广泛应用,并成为现代化大型体育场馆的必备设施。LED大屏幕的宣传表达能力极强,可以满足赛场多方观众的视觉需要,同时通过多媒体技术显示比赛的实况,可以密切关注赛事进程,了解选手的成绩和精彩瞬间,能够很好的烘托和营造紧张、热烈的比赛气氛。
      二、系统概述
      本系统由多台计算机系统构成,分别是主机、局域网、控制器和大屏显示器,所有系统使用局域网相连。整个系统可以看成是一台显示来自计算机的多种图文、视频信息的巨型显示屏。
      显示屏是由N×M个显示器(背投显示)单元拼接而成的一种超大屏幕电视、影像、图文显示系统,根据实际需要,显示面积可不断扩充。在体育馆LED信息显示系统中,显示屏根据播放内容一般分为两种,一种是当前的比分,另外一种是现场赛事或者慢镜头回放。
      需要注意的是,体育馆电子显示系统跟其他显示系统有着很大的区别,它不仅仅是简单的播放既定内容,更是一个综合各种比赛的计分、图文、标语、视频等多媒体播放及运动员背景资料管理为一体的资讯管理中心,注重信息的同步与综合。
      因此,体育馆电子显示系统大都采用电脑局域网作为平台,裁判席、比赛计时器、电子屏幕均作为一个终端链接到同一个局域网上,实现实时信息与本地硬盘信息的灵活组合播放,在时间组合和空间组合上满足多样化的需求,达到资讯管理共用、控制方式简捷、便于系统扩充和维护。
      此外,由于体育馆的环境亮度比较亮、视距、视角比较大,因此体育馆的显示系统要能够全方位、清晰、及时、准确显示比赛的资讯,同时要求系统简单明了、准确快捷、便于操作的人机界面,支援多种体育比赛专案,符合各项体育比赛规则要求,便于维护与升级。
      三、系统功能
      显示、播放功能:
      实时显示视频、文字等图像,并可通过字幕机可实现图像与文字的叠加
      体育比赛信息和体育成绩公布功能:
      可满足各类体育比赛使用要求,针对不同比赛规则显示名次、成绩、记录成绩、比赛项目介绍等。
      比赛时钟功能:
      可根据比赛项目的不同单独设置需要的时间,并支持改变递增、递减、走时、清零、暂停、正计时、倒计时等操作,同时,还具有自动终场报警功能。
      四、解决方案
      体育场馆的大显示屏拼接规模巨大,如果没有一套功能强大的控制系统是无法满足系统庞大的数据处理。华北工控的嵌入式盒式电脑BIS-6520LC颠覆了传统的管理模式,更加适应现代大屏幕显示系统发展及体育场馆特殊需求。
      BIS-6520LC采用嵌入式设计,无风扇设计,全密闭结构,比赛场馆内和室外安装的LED显示屏都是通过它进行无间断的播放。系统能够提供丰富多样的视频、音频、图片、字幕(滚动字幕)等多媒体组合播放模式,可靠性和可操作性均高于传统的控制器,不染病毒,不死机,且管理简单、使用方便,是新一代的LED大屏幕显示工具。
      BIS-6520LC特点:
      LED大屏幕控制主机
      ◆ LED大屏幕控制的硬件平台,体积小巧,结构紧凑
      ◆ 桌面型机箱,金色/蓝色/黑色,表面喷砂氧化工艺
      ◆ Intel915GM(910GMLE) + ICH6M,支持Intel Celeron-M 1.2 65nm工艺处理器
      ◆ 2条双通道 SO_DIMM支持DDRII 533/400MHz内存,容量最大可达2G
      ◆ 支持VGA显示输出,背面提供2个DVI口、一个串口、4个USB口、4个网口
      ◆ 355mm×194mm×50mm(W×D×H)

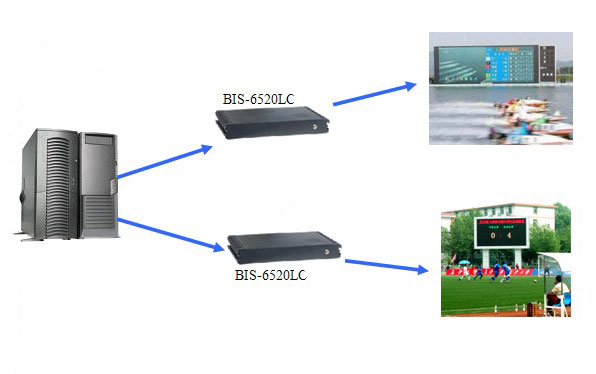

      五、网络拓扑


      六、优势
      采用工业级板卡,具备良好的可靠性与稳定性
      功能强大的处理能力,可以处理各种复杂的内容操作
      支持格式广泛的播放内容
      接口丰富,支持扩展操作,易整合、易维护
      工作温度宽泛,在-20℃~60℃的室内外均可长时间无间断工作
      七、总结
      BIS-6520LC是华北工控针对大屏幕显示设计的专业解决方案,广泛使用于各类专业体育赛馆,同时支持各类文字、图像与视频的播放。该系统使用方便,功能丰富,组合灵活,已经成功运用于多个国内外体育场馆,支持过多项重大体育赛事的现场播放。
