拖链|拖链电缆|拖链系统|E4.21 拖链系列,每个链节带一个横杆,可沿两侧快速打

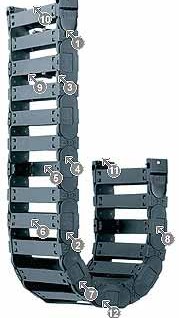

1.内外链节设计保证直线运动 2.通过具有“制动器“的限位开关来降低噪音 3.当剪切力在起作用时,“舌 - 榫设计”能提高强度以及承载力 4.(与旧型最好的E4系列相比)通过提高限位块半径的设计,增强15%的抗拉强度,增长架空长度 5.横杆可沿拖链的两侧拆卸 6.圆滑宽塑料横杆 - 有效保护电缆 7.优化侧向滑行模块 - 增长使用寿命 8.光滑的外侧板,可抵抗污垢 9. 多种内部分隔方案 10.可在接头上装配去应力分隔片以去除应力 11.接头可转动,在所有端面均有安装孔 12.还可提供反向弯曲半径 “ RBR ” 型拖链
内宽Bi: 30 - 120 mm 弯曲半径R: 38 -200 节距:30,5 mm/链节 = 33 链节数/m (1007mm)
内高hi: 21 mm 内宽Bi: 30 - 120 mm 弯曲R: 38 - 200 mm 节距: 30.5 mm E4.21系列是210系列理想的更换型号。
所要求的间隙高度是 HF="H"+25毫米(在1,5千克/米的附加载荷下),这适用于所有类型的应用 如果安装空间有严格限制,请咨询易格斯
**与链长相符计算长度免固定架
A1=移动端 , A2=固定端 节距:30,5 mm 每米链节数: 33链节 行程:S 拖链长度 = S/2 + K

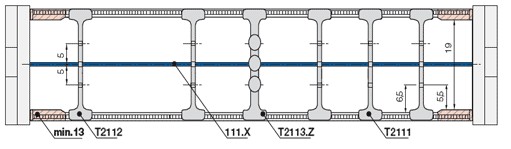

架空长度
取决于附加负载时的架空长度 X轴:架空长度FLB/FLG(m) Y轴:附加负载(kg/m) 低刻度:行程以米为单位 FLB=安全塌腰架空长度 FLG = 直线架空长度举例 A: 填充重量 = 2,0 [千克/米] 架空长度 FLB="1",25米 行程= 3,5 m
选项 1: 标准
工程塑料 - 活动式
工程塑料接头 - 活动式(标配)
导向支撑底盘01型
