易格斯接头A系列M23 - 信号接头|连接器|信号插塞连接器

根据茵特康（Intercontec）标准

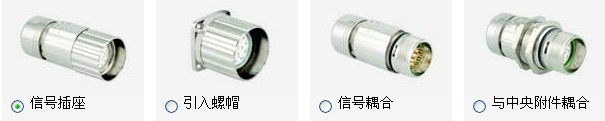

信号插塞连接器 M23标准[6到19针]

型号

电极数目绝缘体

• 6,7, [8+1], 9, 10, 12, 16, 17, [16+3]

型号

系列A技术数据
温度范围 -20℃ 到 130℃
防护级别 IP 66/67 [塞紧的 ]
电气数据6到12针
最高连续额定电流 10 A
额定电压 160 V (AC/DC)
测试电压 (L-L) 2500 V
阻力 < 5 m Ω
嵌入循环数 > 50

电气数据16到[16+3]针
最高连续额定电流 9 A
额定电压 125 V (AC/DC)
测试电压 (L-L) 2500 V
阻力 < 5 m Ω
嵌入循环数 > 50

数值根据VDE 0110/EN 61984，区域 6.19.2.2
污垢累积度 3
过电压种类 III
最高安装高度 2000 m

已用材料
外壳 锌压铸，/臂，镀镍
螺帽 臂、镀镍
绝缘体 PA 6.6/PBT, UL 94/V0
触头 臂、镀金
垫圈 FPM/HNBR
压圈 臂、镀镍

	系统部件24~48小时内发货
	系统部件2周内发货
	根据所需，常规交货时间为4~8周
