您可在此设定您个人的拖链系统。所有条目及零部件都位于页面底部的零件清单内。

600系列拖链，每个链节均有横杆

1.横杆可沿拖链的两侧拆卸
2.可铰接式快速开启的移动盖板 - 拖管
3.“车闸式”限位块可有效降低噪音
4. 工程塑料横杆可有效保护电缆
5.采用侧向耐磨垫优化滑行表面
6. 多种内部分隔方案
7.封闭式和开放式设计可组合使用
8. 抗污垢外壳
9可选配带双向弯曲半径的RBR

可提供的内宽：200 - 600毫米
可提供的弯曲半径：200 - 1000毫米
节距：143 mm/链节 = 7 链节数/m

600系列适用场合

• 要求低噪音
• 用于高速度和/或高加速度
• 長いストロークに
• 要求高附加负载

600系列不适用场合

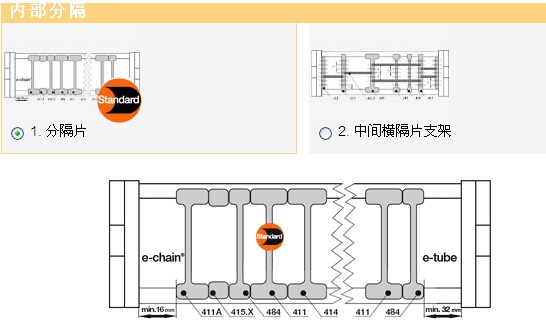

内部分隔

接头

 用于活动式连接
 相似套件（2个部件）适用于所有拖链宽度
 导电性
注意：根据拖链长度，拖链结束于外部或内部链节 出于美观的原因，总是尽量结束于拖链的外部链节 该原则适用于所有奇数链节的情况

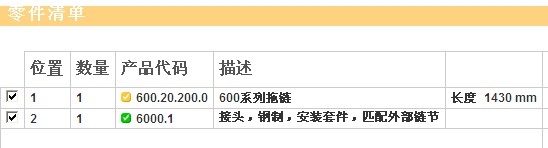

零件清单

选项1：分隔片和填充片在易格斯标准配置中，每隔一个链节安装一个分隔片 注意：拖管中侧边间距不得小于32毫米，拖链中侧边间距不得小于6毫米（例外：锁进分隔片6008的最小间距为23毫米）

适用于拖链和拖管的标准分隔片6001具有宽大的基脚设计，即使在装有粗电缆或软管时，也具备可靠的稳定性。

竖隔片（例如侧向安装应用中）可通过拖链填充片 6005.XX来固定 每个填充的高度为2毫米 为了避免这一情况，填充片也可以装在可开启横杆外侧 （不适用于长行程） XX="填充片宽度"（可选择10，15和20毫米）

用于拖链的锁紧分隔片6008 - 锁紧力增加，用于极高湿度或极大负载的应用。 通过横杆的不对称爪来提高夹紧力。 请务必对齐。

	系统部件24~48小时内发货
	系统部件2周内发货
	根据所需，常规交货时间为4~8周
