E4.21 拖链系列|拖链电缆|塑料拖链|RBR ” 型拖链

您可在此设定您个人的拖链系统。所有条目及零部件都位于页面底部的零件清单内。

E4.21 拖链系列，每个链节带一个横杆，可沿两侧快速打开

1.内外链节设计保证直线运动
2.通过具有“制动器“的限位开关来降低噪音
3.当剪切力在起作用时，“舌 - 榫设计”能提高强度以及承载力
4.(与旧型最好的E4系列相比)通过提高限位块半径的设计，增强15%的抗拉强度，增长架空长度
5.横杆可沿拖链的两侧拆卸
6.圆滑宽塑料横杆 - 有效保护电缆
7.优化侧向滑行模块 - 增长使用寿命
8.光滑的外侧板，可抵抗污垢
9. 多种内部分隔方案
10.可在接头上装配去应力分隔片以去除应力
11.接头可转动，在所有端面均有安装孔
12.还可提供反向弯曲半径 “ RBR ” 型拖链

内宽Bi: 30 - 120 mm
弯曲半径R: 38 -200
节距：30,5 mm/链节 = 33 链节数/m
(1007mm)

E4.21系列适用场合

• 当要求拖链坚固且内高为21毫米的应用
• 当内宽达到最大的120毫米时，则必须应用
• 适用于架空长度最大为2.5米且填充重量最大为4.0千克/米的应用
• 行程可达120 m
• 也适用于横向旋转，竖直和悬挂的应用
• 当要求尽可能多的选项和附件的应用
• 当要求横杆带锁紧功能的应用

E4.21系列不适用场合

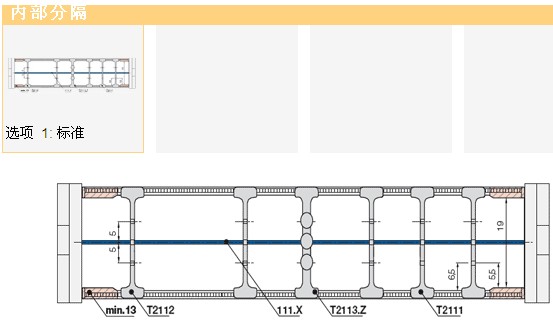

内部分隔

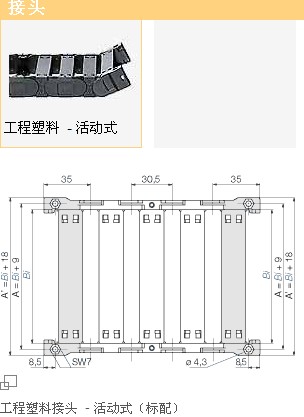

接头

建议用于架空滑行应用

KMA接头可以在所有端面固定

用于狭小空间

可选配集成式去应力元件

不同旋转角度用于灵活安装。

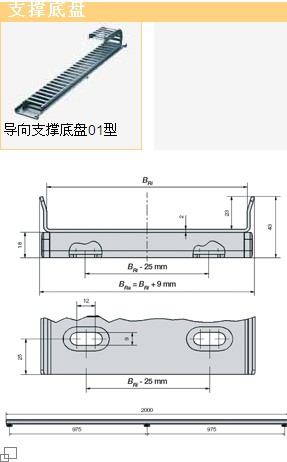

支撑底盘

支撑下端运行 - 安设导向槽作为简易模块化系统，一片式导向槽适用于下端运行拖链的应用 您所需要的宽度，高度和颜色 - 我在供应装配拖链的同时也会提供给您支撑底盘系统 随时随地可装配于您的机械或应用中 节省您的到货和设计时间

• 整套系统，即装即用
• 无需费时费力地自主设计！
• 适用于多种拖链型号的宽度
• 可轻松安装于您的机械外部或墙壁托架上。
• 可提供2种型号及4个选配产品

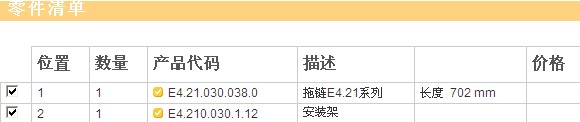

零件清单

	系统部件24~48小时内发货
	系统部件2周内发货
	根据所需，常规交货时间为4~8周
