方便型拖链拖链系统 |拖链电缆|易于填充易格斯拖链电缆
1.易于填充 - 非常适合带接头电缆组件 2. 小节据,运行轻,安静 3.高加速度 4.允许扭转运动 5. 平滑的内表面 6.可提供接头 7.“按钮式设计”把链节连接在一起
可提供内宽 Bi: 7 mm 可提供弯曲半径 R: 15 - 48 mm 节距:16,7 mm/链节 = 60 链节数/m
E04系列适用场合

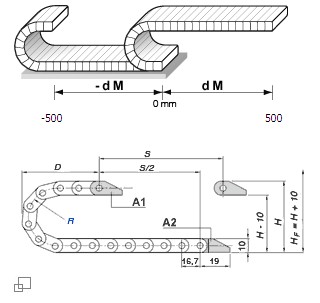

在开口处的间隙尺寸:每个宽度1-2,5毫米 除了E04.07.015.0.S有0.8毫米宽 A1=移动端 , A2=固定端 节距:16,7 mm 每米链节数= 60 行程:S 拖链长度 = S/2 + K
所要求的间隙高度是 HF="H"+25毫米(在0,1千克/米的附加载荷下),这适用于所有类型的应用 如果安装空间有严格限制,请咨询易格斯
**与链长相符计算长度免固定架
取决于附加负载时的架空长度 X轴:架空长度FLB/FLG(m) Y轴:附加负载(kg/m) 低刻度:行程以米为单位 FLB=安全塌腰架空长度 FLG = 直线架空长度
接头
