  • chainflex 高柔性总线电缆CF898.060
  • 发布时间:2018/10/10 10:24:58   修改时间:2018/11/9 16:32:13 浏览次数:313
  • chainflex 高柔性总线电缆CF898.060


  • chainflex? 高柔性总线电缆 CF898


    典型应用领域:
    • 适合柔性应用
    • 受油的影响
    • 室内应用及不受阳光直射的室外应用
    • 特别适用于架空应用,行程达 10 米
    • 加工设备/机床,低温应用
    此系列的使用寿命有保证(需符合质保条件)
    更多信息:chainflex? 高柔性电缆质保
    往返运动*   100 万300 万500 万
    温度,v 最大[米/秒]a 最大行程距离最小弯曲半径最小弯曲半径最小弯曲半径
    从/至[°C]架空[m/s2][m][系数 x d][系数 x d][系数 x d]
    -20 / -10   17.518,519,5
    -10 / +60320≤ 10151617
    +60 / +70   17.518,519,5
    * 可实现更多次数的往返运动 – 请咨询有针对性的计算。

    总线电缆技术说明

    chainflex? 高柔性总线电缆专为在拖链应用中连续使用而开发并经过测试。 根据
    使用的外护套材料和设计原理,我们针对不同的机械要求
    和介质电阻而设计总线电缆。
    电气设计的选择应确保可靠满足各总线规格的电气性能,
    并且最重要的是高 EMC 安全性。 尽管永久运动,
    也应确保电气值的永久稳定性。
    然而,整个总线通信系统中的整体传输属性并非完全取决于
    所使用的电缆。相反,它需要所有组件(电子组件,
    连接技术和电缆)的精确协调,并考虑与所需数据传输速率相关的各个系统
    的最大传输速率。 因此,电缆不完全负责
    信号的安全传输。
    认证和标准
    抗UV<br>中等 无硅<br>不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。 EAC<br>经认证编号TC RU C-DE. ME77.B.01559 CTP<br>经认证编号C-DE. PB49.B.00449 无铅<br>符合2011/65/EU(RoHS II)标准 CE<br>符合2014/35/EU标准
    一般性能

    总线系统

    Profinet

    芯数及截面积 [mm2]

    (4x0.34)C

    芯线组

    (4 x 0.38)C

    颜色识别

    白色,橙色,蓝色,黄色(四星式绞合)

    外径最大

    7.0 毫米

    铜指数

    25 千克/千米

    重量

    58.0 千克/千米

    动态信息


    最小弯曲半径,拖链(系数)

    15.0 x d



    拖链最小弯曲半径

    105.0 毫米

    最小弯曲半径,柔性(系数)

    12.0 x d

    最小弯曲半径,柔性

    84.0 毫米

    最小弯曲半径,固定(系数)

    8.0 x d

    最小弯曲半径,固定

    56.0 毫米



    温度,拖链最小

    -20 °C



    温度,拖链最大

    70 °C

    温度,柔性

    -40 °C至+70 °C(符合EN 60811-504标准)

    温度,固定

    -50 °C至70 °C(符合DIN EN 50305标准)

    v最大,架空

    3 m/s

    a最大

    20 m/s2

    行程

    架空可达10米

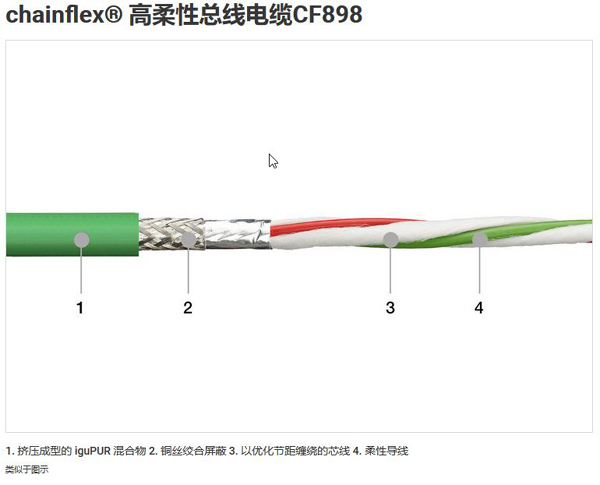

    电缆结构

    导体

    高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准).

    芯线绝缘

    机械高质量TPE混合物(符合总线规范)

    芯线结构

    符合总线规格标准

    芯线识别

    符合总线规格标准。

    总屏蔽

    编织制成的镀锡铜导线。 光学屏蔽率大概60%。

    外护套

    低粘性的iguPUR基混合物,符合拖链要求



    护套颜色

    黄绿色(类似RAL 6018)

    电气信息


    波阻抗

    100 ?

    额定电压

    50 V

    测试电压

    500 V

    标准和认证


    3.1.3.1级
    3:无特殊设计的拖链适用电缆(例如,层状编织),应用于拖链。
    1:架空
    3:耐油(符合DIN EN 50363-10-2标准)
    1:无扭转

    抗UV

    中等

    耐油性

    耐油(符合 DIN EN 50363-10-2 标准)

    阻燃

    符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

    无硅

    不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。

    UL/CSA

    型号1598和20236,30V,80°C

    EAC

    经认证编号TC RU C-DE. ME77.B.01559

    CTP

    经认证编号C-DE. PB49.B.00449

    无铅

    符合2011/65/EU(RoHS II)标准

    CE

    符合2014/35/EU标准
