水处理厂之分布式数据撷取控制统
发布时间：修改时间：2010/4/14 16:03:58 浏览次数：2707

　　项目简介：
　　随着工业发展，环境保护已变得愈来愈重要，很多制造厂也都相当重视环境监控的议题。最近中国北京一家水处理厂，就选用ADAM-5510作为分布式数据撷取与控制系统。
　　毫无疑问地，ADAM-5510理想的效能／价格比，是其赢得客户青睐的关键要素。
　　系统需求：
　　废水处理厂有四个碳吸附系统(Carbon Absorption System, CAS)反应池、一个废水帮浦室、一个水处理机械室与一个中控室。传统的继电器控制法，因为废水处理流程严格的环境规定与复杂的工业规定，并不符合系统需求。因此，建议采用PC-based分布式数据撷取控制系统，以提供实时的监测功能。这套系统可用来协助厂方管理人员监测厂房的运作，并达到最理想的控制目标。厂房的机械状态、处理状态与控制参与全都需要监控。

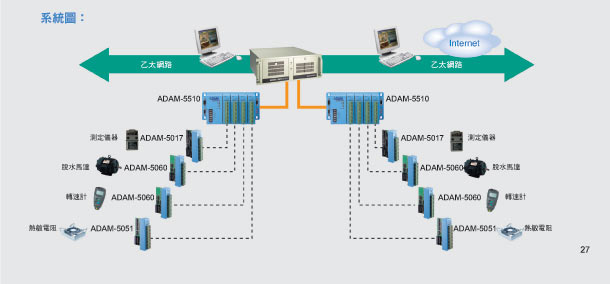

　　系统图：

　　系统描述：
　　分布式数据撷取控制系统，包含一个中央控制器、一个显示板(mimic board)以及六组智能型现场控制器(intelligent field controllers)。每个现场控制器都连接一个局部显示器，可在局部进行设定。整套系统利用隔离双绞线RS-485网络沟通，沟通速率达9600 bps。
　　中央控制器
　　该系统采用IPC-610搭配内建PCA-1651主机板作为中央控制器，PCA-6151配备一个watchdog timer，能够在硬件或软件故障后自动重设微处理器。此项功能可降低维护需求并提高系统稳定性。研华的VisiDAQ 3.1软件用来作为系统的人机接口。VisiDAQ 3.1结合了Visual Basic语言的容易使用与编程能力。让系统设计人员轻易开发简单或复杂的数据撷取与控制系统。
　　智能型现场控制器
　　现场控制器采用ADAM-5510系统。此控制器可独立执行几项数据取得与控制功能，因为具有工业坚韧性与无电力噪音(electrical noise)的特色而成为最佳选择。每个ADAM-5510都包含一个ADAM-5051(16通路DI模块)、两个ADAM-5060(6通路继电器输出模块)、以及一个ADAM-5017(8通路模拟输入模块)。每个ADAM-5510的控制逻辑都是在个人计算机上以C语言撰写，之后再下载至ADAM-5510的ROM-DOS。
　　系统通讯
　　每个ADAM-5510都是透过其COM1连接埠，利用RS-232缆线连接当地的8031附屏幕的单板计算机。COM2则透过RS-485网络连接中央控制器与显示板。
　　结论：
　　以ADAM为基础的系统，能让废水处理厂取得与控制广泛的数据，并将信息集中化后提交厂房经理。分布式的设计架构可提升系统的可靠性与维护性。
