  • 英威腾IVC2H运动控制型PLC
  • 发布时间:2014/10/20 14:26:05   修改时间:2014/10/20 14:32:27 浏览次数:2020

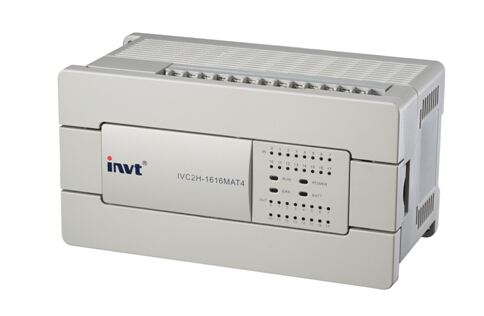

  • 英威腾IVC2H运动控制型PLC
  •   IVC2H是一款运动控制型PLC,集成4轴或6轴运动控制,具有强大的高速输入和高速输出能力,具备直线插补和圆弧插补功能,实现定位控制和轨迹控制,可广泛适用于机械手、纺织、包装、印刷、机床、木工机械等行业。
      一、产品特点
      1.强大的高速输入和输出功能
      8路100KHz单相高速脉冲输入,或者4路50KHz的双相脉冲输入
      2路200KHz高速脉冲输出,2路或4路100Khz高速脉冲输出
      2.支持PWM、PTO、直线插补、圆弧插补功能
      3.双核处理,运算速度和高速性能答复提升
      采用CPU+FPGA双核红醋栗,多任务并行操作,解决了传统小型PLC无法实现的高速处理和运动控制功能
      基本指令处理速度小于0.065μs
      4.充裕的资源,满足复杂、多任务的程序要求
      程序容量达32K步,满足大容量程序需求
      新增R元件,如同D元件一样使用,容量达32K
      5.增强的定位控制
      6.精准的轨迹控制
      7.超强的扩展能力
      兼容IVC2L的扩展模块,最大512点I/O,同时支持最多8个特殊功能模块
      8.强大的通讯组网能力
      主机标配3个串口
      支持IVC2L的CANOpen主站模块和GPRS模块
      二、规格参数

    名称

    IVC2H

    I/O

    数字I/O

    16输入/16输出

    逻辑最大I/O

    512

    最大特殊模块数

    8

    高速脉冲输出

    2×200 kHz, 4×100 kHz6轴)或

    2×200 kHz, 2×100 kHz4轴)

    单相计数通道

    8×100 kHz

    双相计数通道

    4×50 kHz

    高速计数器频率总和最大值

    800kHz

    数字滤波功能

    X0X7采用数字滤波,输入滤波常数范围060ms

    继电器输出最大电流

    电阻负载

    2A/1点;8A/4点组公共端;8A/8点组公共端

    感性负载

    220Vac80VA

    电灯负载

    220Vac100W

    晶体管输出点最大电流

    电阻负载

    高速输出点:0.3A/1点;其他:0.3A/1点;0.8A/4点;1.6A/8

    8点以上每增加1点允许总电流增加0.1A

    感性负载

    高速输出点:7.2W/24Vdc;其他:12W/24Vdc

    电灯负载

    高速输出点:0.9W/24Vdc;其他:1.5W/24Vdc

    存储器

    用户程序

    32k步(64kByte

    程序掉电永久保持

    元件掉电保持最大数量

    除了R之外的所有软元件

    硬件支持以及保持时间

    后备电池,保持时间3

    软元件资源

    定时器

    100ms精度:T0T209

    10ms精度:T210T479

    1ms精度:T480T511

    计数器

    16位增计数器:C0C199

    32位增减计数器:C200C235

    32位高速计数器:C236C255C301C306

    数据寄存器

    D0D7999R0R32767

    局部数据寄存器

    V0V63

    变址寻址寄存器

    Z0Z15

    特殊数据寄存器

    SD0SD511

    辅助继电器

    M0M10239

    局部辅助继电器

    LM0LM63

    特殊辅助继电器

    SM0SM511

    状态继电器

    S0 S4095

    中断资源

    内部定时中断

    3

    外部中断

    16

    高速计数器中断

    8

    串口中断

    12

    PTO输出完成中断

    6

    插补完成中断

    3

    经过位置中断

    6

    电源失电中断

    1

    常规

    基本指令运行时间

    0.065μS

    实时时钟

    支持(掉电保持至少3年)

    模拟电位器

    通讯

    通讯口

    PORT0RS232

    PORT1RS485

    PORT2RS485

    通讯协议

    Modbus/自由口N:N/编程口协议

    加密措施

    设置密码类型

    上载密码、下载密码、监控密码、、子程序密码、禁止格式化

    禁止上载

    支持

    应用指令

    实时时钟,时钟指令

    日期和时钟比较指令

    浮点数指令

    定位指令

    高速IO指令

    MODBUS和变频器指令

    读写EEPROM指令

    控制计算指令

    字符串指令

    批量数据处理指令

    数据表指令

    MTBF平均无故障时间

    继电器输出

    20万小时(地面固定使用,机械应力接近零,有温度和湿度控制)

    10万小时(地面固定使用,机械应力接近零,没有温度和湿度控制)

    晶体管输出

    30万小时(地面固定使用,机械应力接近零,有温度和湿度控制)

    15万小时(机械应力接近零,没有温度和湿度控制)

    输出继电器触点寿命

    220Vac/15VA/感性

    1ON/1OFF320万次

    220Vac/30VA/感性

    1ON/1OFF120万次

    220Vac/72VA/感性

    1ON/1OFF30万次

    使用环境

    额定电压

    100240VAC(正常工作)

    输入电压范围

    85264VAC(正常工作)

    使用环境温度

    -555

    保存环境温度

    -4070

    耐电压

    2830VAC的交流电压或等效直流电压1分钟,无击穿或飞弧现象;漏电流≤5mA

    耐振动

    位移:3.5mm,加速度:10m/s2,频率范围:5150HzXYZ各方向10次扫描

    耐冲击

    半正弦,脉宽:6ms,加速度:180m/s2

    防护等级

    IP20

    安规认证

    按照IEC61131-2UL508标准设计,通过CE认证

      三、产品认证:CE认证
