  • 上海泗博智能串口转换模块SS-431 应用于医药行业
  • 发布时间:2017/3/15 16:45:42   修改时间:2017/3/15 16:45:42 浏览次数:962
  • 关键字:串口转Modbus  RS232RS485  西门子楼宇DDC控制器  UPS   P4实验室



    一、背景

    武汉P4生物安全四级实验室(中科院武汉病毒所)201501月在武汉建成,这是亚洲首个即将运行的P4实验室,主要用来针对埃博拉病毒等烈性传染病做基础研究。整个实验室呈悬挂式结构,共分4层,从下自上,底层是污水处理和生命维持系统;第二层是核心实验室;第三层是过滤器系统;二层和三层之间的夹层是管道系统;最上一层是空调系统。所有一层、三层、四层、夹层均是为了保证二层核心实验室的正常运行,保证实验室里面是单向气流,是一个负压状态。300多平米的二楼核心实验室区域大致分为3个细胞实验室、2个动物实验室、1个动物解剖室、消毒室等。

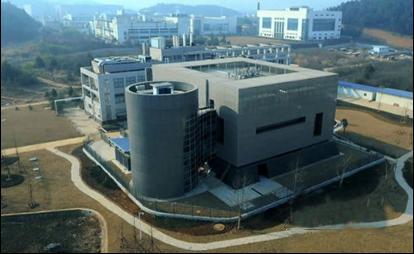

    1 P4实验室


    为了保证二层核心实验室的正常运行,将各种基本设备的信息顺利采集到主控系统至关重要。因为通讯协议或者接口类型不一致,在某个子系统中使用了上海泗博自动化提供的RS232/RS485Modbus协议网关,实现西门子楼宇DDC控制器对CO2培养箱和UPS电源的信息采集和相关控制。

    二、系统结构

    2 系统结构图


    三、SS-431功能

    在该系统中,SS-431RS232接口)连接二氧化碳培养箱(RS232接口,厂家自定义协议),将培养箱浓度、温度等参数读取到Modbus寄存器中,供Modbus主站(DDC控制器)读取。SS-431RS485接口)连接UPS电源(RS485接口,厂家自定义协议),将电源的各种参数读取到Modbus寄存器中,供DDC控制器读取。在整个网络中,2SS-431和其它Modbus从站设备(分析仪等)一样,按照DDC控制器的采集、控制需求,分别上传各自的信息,互不干扰。DDC控制系统等支持以太网通讯的各种设备又通过Modbus TCP协议与上位主控系统对接,上海泗博自动化也提供性能稳定可靠的工业以太网交换机。


    四、参数配置举例说明

    SS-431串口1--连接DDC控制器(通讯波特率等参数参照连接的DDC控制器设置)

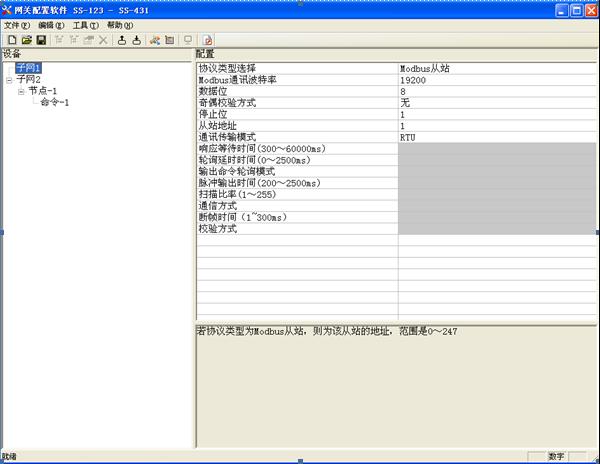

    3 串口1参数设置界面


    SS-431串口2---连接CO2培养箱/UPS电源

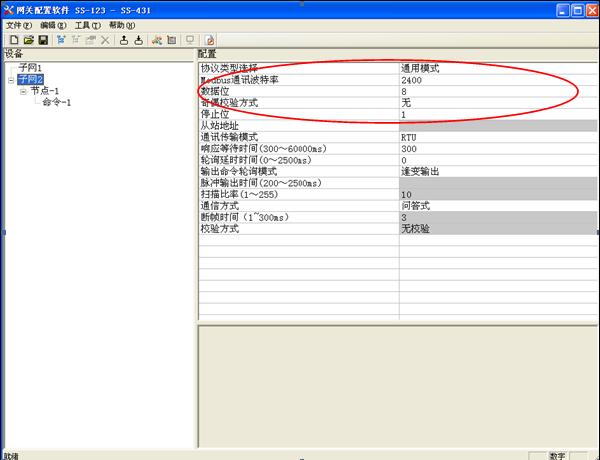

    4 串口2参数设置界面

    ?  命令配置:(CO2培养箱)

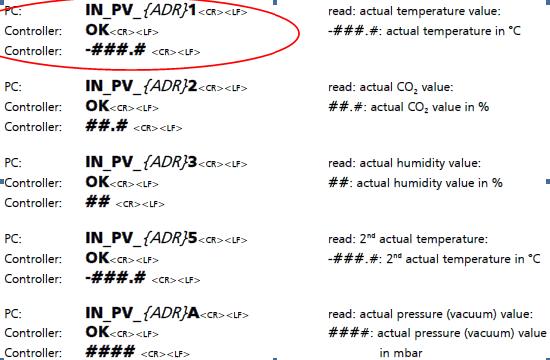

    读取实际温度的命令配置:

    4 串口2命令参数设置界面


    五、结束语

    在该DDC控制系统中,上海泗博自动化智能串口转换模块SS-431作为现场设备和DDC控制器之间的桥梁,通过配套的配置软件做数据映射,比较简单、快速、方便地实现Modbus主站对非标串口设备的数据采集。SS-431配有2个串口,泗博自动化还提供同功能产品SS-430(四串口)、SS-430B等。泗博自动化的同系列产品在实现双主站通讯、解决客户上百台串口产品数据采集等方面提供了解决方案。在整个系统中,上海泗博自动化的网关表现了其稳定、可靠的性能,为整个系统良好运行提供了保障。
