  • TS-180网关连接西门子PLC和工业称重仪表
  • 发布时间:2017/3/14 15:10:15   修改时间:2017/3/14 15:10:15 浏览次数:791
  • 项目

         随着科技的高速发展,工业自动化行业对日益多样的称重需求越来越高,上海某公司在国内的一个工业自动化项目中,监控中心系统需要远程实时采集工业称重仪表测量的各种称重参数。该系统使用的是西门子S7-300 PLC,支持PROFINET以太网协议,工业称重仪表为该公司生产的称重显示控制器,提供RS485串口,支持的协议为仪表厂家定义的连续输出串口协议。

     解决方案

    由于该工业称重显示控制器工作时RS485串口支持自家公司定义的连续输出协议俗称串口自定义协议;监控中心系统西门子S7-300 PLC支持PROFINET以太网协议,作为PROFINET主站,PLC和称重仪表的协议不同,故PLC不能直接采集称重仪表的数据,需通过第三方的协议转换模块实现不同协议间的数据交换。本项目使用了上海泗博自动化有限公司自主研发生产的串口转PROFINET网关TS-180,从而解决了S7-300 PLC实时采集工业称重显示控制器的各种称重参数,满足了不但只在工业现场通过操作显示屏查看称重仪表采集的各种称重参数,而且也能在监控中心远程实时获取称重仪表获取的各种称重数据供工作人员参考和使用。

    称重显示控制器的通讯参数



    项目系统图


    软件配置-TS-123

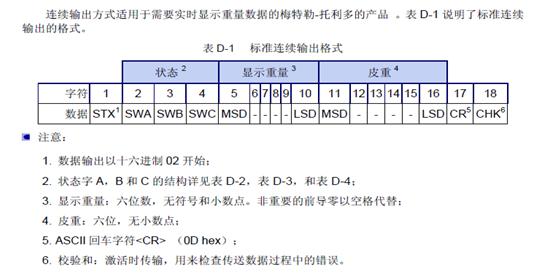

    TS-180 PROFINET端通用模式接收式格式


    配置说明:子网123分别对应TS-180的三个串口,每个串口接对应的称重仪表,由于TS-180 PN端的输入区格式比实际接收的数据多两个字节,故映射长度为20字节,内存映射起始地址对应串口端数据在PN输入区的一一映射的位置,访问PN端对应的I地址就可以获取到各个串口采集的称重仪表的各种实时称重数据。



    结论

        通过使用上海泗博自动化有限公司的TS-180网关,实现了监控系统远程实时采集称重显示控制器的各种称重数据,不需要工作人员去现场通过显示屏查看数据,节省了人力和物力,使工作效率大大提升,满足了客户自动化项目的需求。
