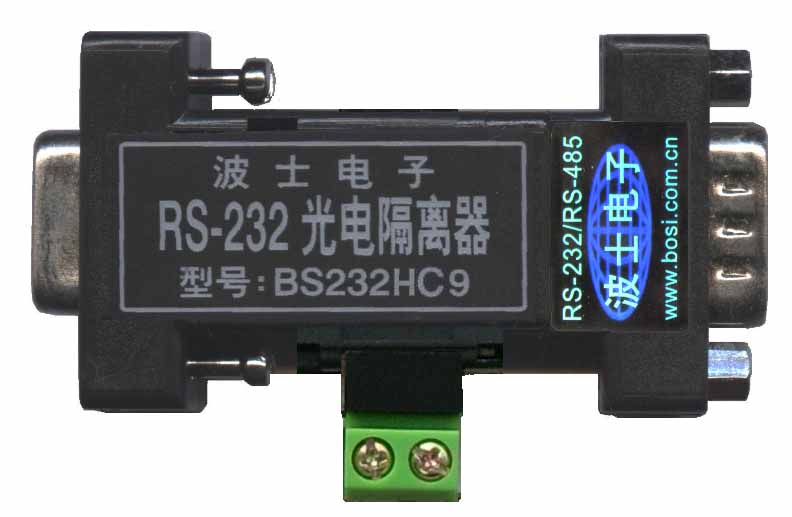

BS232HC9-全信号RS-232高速光电隔离器
发布时间：2008/9/3 10:57:35 修改时间：2008/9/3 10:57:35 浏览次数：1334
——隔离全部RS-232信号，确保高达150Kbps通信速率！
——世界上最小的全信号高速光电隔离器！难以想象的高集成度！

一、用途
波士电子的BS232HC9全信号RS-232高速光电隔离器实现了RS-232口全部信号的高速光电隔离。高速光电隔离用于保护通信的RS-232串行口及机器。

二、硬件安装
BS232HC9的外形为DB-9(针)/DB-9(孔)大小、不仅隔离RS-232的收、发、地，而且还隔离RTS和CTS、DTR和DSR。如果将BS232HC9型RS-232光电隔离器的孔座一端直接插在PC机等数据终端设备（DTE）的RS-232插座（针座）上，则BS232HC9的另外一端（针座）相当于一个新的光电隔离的RS-232口。如果将BS232HC9的针座一端直接插在MODEM等数据通信设备（DCE）的RS-232插座（孔座）上，则BS232HC9的另外一端（孔座）相当于一个新的光电隔离的RS-232口。

三、软件说明
本产品均无需任何初始化设置！独有的内部零延时自动收发转换技术，确保适合所有软件！

四、性能说明
BS232HC9的外形为DB-9(针)/DB-9(孔)转接盒大小、隔离RS-232的RXD、TXD、GND、RTS和CTS、DTR和DSR。BS232HC9产品的通信速率保证最高150Kbps,最低为0。

BS232HC9用难以想象的高集成度实现了近乎完美的性能：1、通信速率0-150Kbps，2、2500V高速光电隔离，3、隔离全部RS-232信号，4、具有双向对外驱动能力，5、DB-9/DB-9大小。

BS232HC9的双向对外驱动能力表现为：两端RS-232（DB-9孔、DB-9针）都可以外接并且驱动各种无源（及有源）的用户仪表RS-232口、波仕RS-232/485转换器等。

BS232HC9型RS-232高速光电隔离器需外接5V供电（电压4.5至5.5V，功耗小于150mA），隔离电压2500V，并且可以增加RS-232的驱动能力。外接电源的GND与产品的DB-9孔（插PC机的一侧）的GND是共地短接的。产品配套有5V微型开关稳压电源。

DB-25（孔）/DB-25（针）转接盒大小的RS-232全信号高速光电隔离器型号为BS232HC25。
