无方向RS-422中继的实现

                     武汉波仕电子有限公司

 RS-485与RS-422总线的最明显区别在于：RS-485只有2根信号线A和B，并且不区分方向；RS-422有4根信号线：2根发送T+和T—、2根接收R+和R—，发送去接收是区分方向的。

本文只介绍RS-422总线的连线以及最新的无方向RS-422中继的实现。

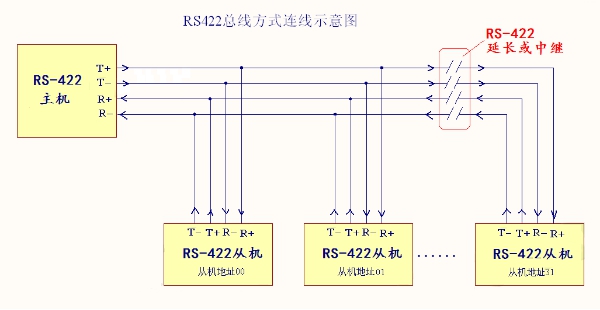

    在图中红色区域，需要进行RS-422总线的延长或者中继。注意RS-422信号是区分方向的，蓝色的箭头表示信号的流向。正因为如此，所以普通RS-422中继器是区分方向的，这样既要区分发送与接收、也要区分正与负、还要区分中继器的两头。在实际RS-422中继器的布线中相当复杂、容易接线混乱。由于RS-485中继无需区分方向，我们借助于波仕迷你RS-485中继器成功进行了RS-422的中继。在RS-485通信线上串接一个波仕迷你中继器能够使RS-485的通信距离增加1200米、带负载能力增加128个、支持最高速率500Kbps。在RS-422通信总线上串接2个波仕迷你RS-485中继器，则可实现无方向的RS-422中继，它们可以共用一个5V电源。外形为一个USB插头大小，连端子尺寸61×22×11mm，如图。

这种RS-422中继器的两端不分方向，T/R或R/T标记表示既可以接发送也可以接接收信号，就是无方向。只有一端可以接+5V电源、电源GND同RS-422的GND、隔离电压为2500V。
