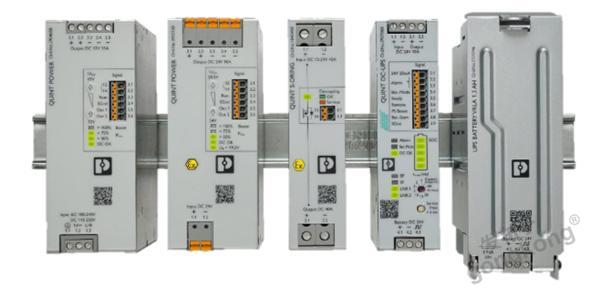

  • 技术控 | 全面可靠——QUINT Complete 全系列24VDC供电解决方案
  • 发布时间:2020/6/24 18:00:32   修改时间:2020/6/24 18:00:32 浏览次数:710
  •   摘要:24VDC供电的使用场景多种多样,我们需要开关电源来满足常规供电的需要。我们使用DC/DC变换器来刷新负载侧由导线带来的压降并且屏蔽干扰。我们会配置UPS系统,在无法正常供电时及时转为电池为关键负载缓冲供电。在供电安全性和稳定性极高的一些应用当中,我们会采用冗余供电的方式,确保即使单个电源损坏也不会影响现场持续供电。

      供电现场环境复杂多变,供电设备将持续受到来自电网端、负载端和环境的干扰和冲击。如何保证在正常情况下供电设备的无故障运行,以及在异常情况下供电设备的持续工作,就依赖于供电设备自身优秀的设计和强大的功能支持。
      AC/DC电源经常会受到因电网质量不稳、负载侧短路、环境温度过高或过低而无法正常工作的困扰,然而严苛的环境问题不能总依靠外力解决,电源自身强硬的质量和强大的功能是关键。
      QUIT系列电源

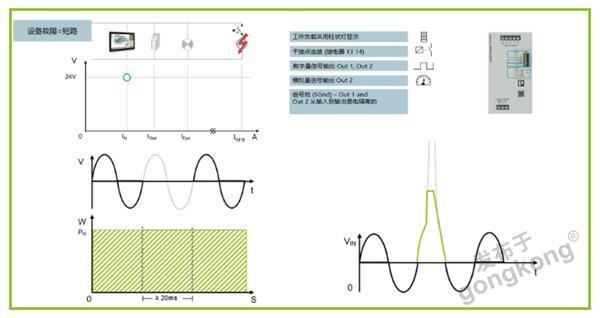

      菲尼克斯电气QUINT 系列AC/DC电源拥有高可靠性和较长的寿命,可以达到4KV的防浪涌等级,有效提高输入侧的抗冲击能力,同时,在20ms或以上(根据产品规格不同)短时内即使供电质量不佳,其掉电缓冲能力也能保证设备持续运行。
      在输出侧,QUINT系列AC/DC电源拥有125%持续运行的静态功率裕度(以具体产品规格为准),即使输出端发生一定的过载,整个系统也能持续正常工作,对于现场出现瞬时过载或负载启动电流较大的情况时,QUINT系列AC/DC电源拥有200%可运行5s的动态功率裕度(以具体产品规格为准),一定程度可避免过载带来的不良影响。
      在负载短路的极端情况下,QUINT系列AC/DC电源具有的SFB(选择性触发)技术可保证快速选择性触发短路支路的断路器脱扣,解除故障回路,保证电源不停机并持续确保其它支路的负载正常工作。
      在一些低温的环境下,QUINT系列AC/DC电源的启动环境温度可以低至零下40℃,在极端低温的环境下也能启动电源。

      QUINT系列AC/DC电源所有的关键运行信息均可以通过丰富全面的信号输出节点(数字量,模拟量,干接点)及柱状led指示灯,进行量化地、分层次地监控,即使现场出现停机风险,工程师也能利用实时监控功能及早规划现场维护,避免停机的真正发生。

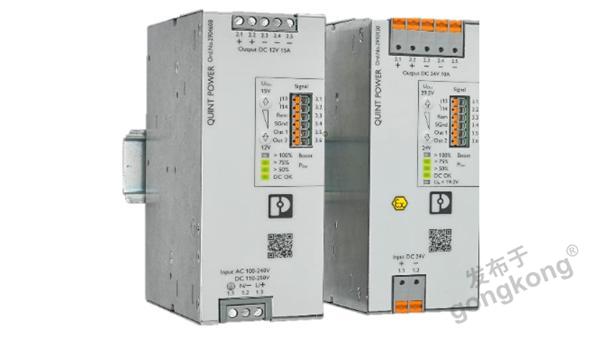

      QUINT系列DC/DC电源拥有AC/DC电源所有关于供电可靠性的功能特点,包括不同层次的功率裕度、SFB(选择性触发)技术、监视性功能,可以在功能上和AC/DC电源完美匹配。

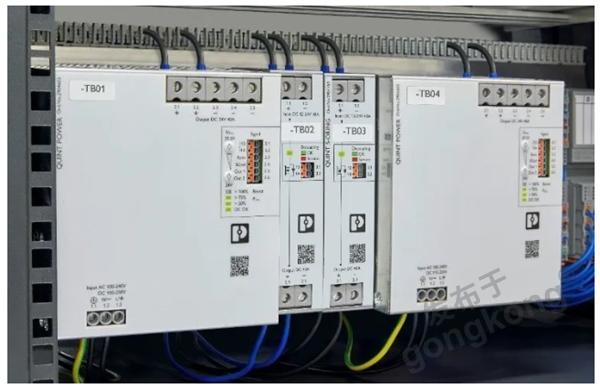

      电源的故障往往不可避免,对于供电可靠性要求极高的应用环境,需要构建冗余供电系统,避免电源故障而发生停机。我们推荐QUINT4代S-ORING冗余模块,它可有效实现退耦至负载端的独立冗余路径构建,不论是电源异常或是冗余模块异常,都能够确保不同冗余路径间的完全隔离,不会发生因其中一路故障而产生冗余路径间的相互干扰,它取代了常规的二极管退耦技术而采用MOSFET技术,确保电源输出效率,降低能耗,增加使用寿命。

      不论是常规供电,冗余供电,还是电压转换,我们都不能忽略供电可靠性的最大威胁,即电网长时间掉电,电源失去了电网的供电,再强大的功能也难以发挥,所以UPS系统起到了保证关键负载可靠供电的决定性作用,当电网发生掉电情况时,可利用储能模块及时为关键负载继续供电。但我们同样不能忽视的是,UPS作为连接电源、储能模块、负载的系统性方案,任意元器件发生异常都会影响整个UPS系统的可靠运行。

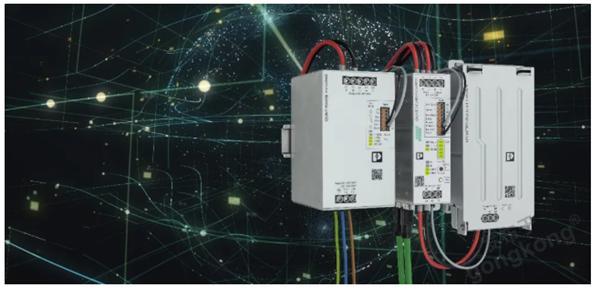

      菲尼克斯电气QUINT 系列DC UPS可以完美解决上述问题,QUINT 系列DC UPS基于IQ Technology提供强大的电池管理技术,支持SOH(寿命状态),SOC(充电状态)监控,可对储能模块的运行状况实时监控并进行数据采集,同时QUINT 系列DC UPS还能采集到电源侧、负载侧的一系列关键信息比如负载电流,输入输出电压等,更可通过PROFINET,EtheNET/IP,EtherCAT,USB四种工业网络接口随时告知工程师UPS系统每一个环节的关键运行情况,一个模块做到UPS系统的监控和管理,不再担心单个系统部件异常导致的不稳定性。

      供电安全是共同的追求,供电可靠是系统运行的基石。
