  • 通讯基站通风系统,使能源使用量减少92%
  • 发布时间:2015/7/13 18:24:46   修改时间:2015/7/13 18:24:46 浏览次数:5496
  •

      能源使用量减少92%
      E-Plus集团,位于杜塞尔多夫,是一家无线通讯公司,该公司为自身设定一个宏伟的目标,即将能源使用量削减到2009年的水平。为实现这一宏伟目标,该公司与Cegelec Deutschland GmbH(负责建设及维护移动网络发射站)、RIT集团(能源服务提供商)、Ventfair GmbH(分包商及通风系统的绿色空气冷却系统专利的所有者)及菲尼克斯电气合作。菲尼克斯电气的ILC 131 ETH控制器是Ventfair的专利解决方案的关键组件。

      像E-Plus集团这样的无线网络提供商,需要采取措施确保其基础设施的不间断电源供应。当断电时,用户将会非常不满并将问题归咎于E-Plus集团,这将会耗费公司大量的时间和金钱。尤其在炎热的夏季,系统和设备的负载非常重。设备的额定传输容量达到几千瓦,因此在这个过程中会产生大量的热量。这就意味着小机房常常会很热。因此,机房内会安装一个通风系统传递发射器产生的热量。如果室外的温度很高,冷却的效果就会很低。而且,由于通风系统在夏天不间断工作并在冬天间歇工作,会耗费大量的电力。在这种背景下,E-Plus集团意识到需要提高整个发射站的能源效率。而智能通风系统可以最大化节约能源,并且不再需要一直开着通风系统。

      分析和控制主动冷却组件的温度

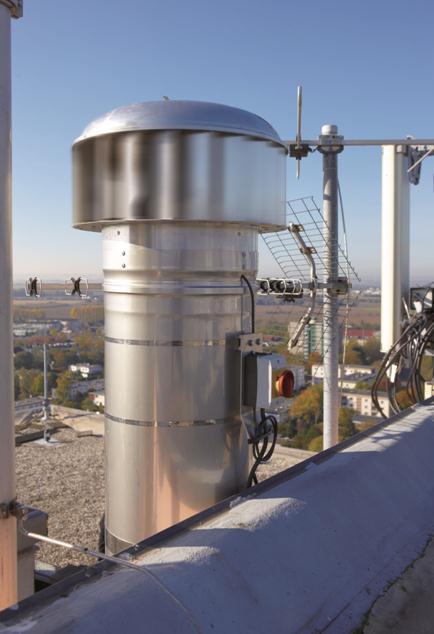

      基于以上原因,E-Plus集团联系了位于柏林的Ventfair GmbH公司。Ventfair GmbH公司是新型混合通风机组的提供商,该混合通风组机采用创新先进的技术。这些机组通过空气流动为自身供电而无需通电,即使在风速低的时候也无需通电。如果风速过低,机组会开启电动机开关驱动风力涡轮机。这一理念是通风机组专业的员工基于E-Plus的要求设计的,即,降低通讯基站通风所需电力。该系统包括一个伸进机房的通风竖管,在竖管顶部安装了一个旋转引风机。在风速低时,水平方向的空气流动可以进行无动力机房冷却。主动组件如驱动器、蝶阀和控制器配合多个温度传感器一起工作,提高了被动组件的冷却能力。

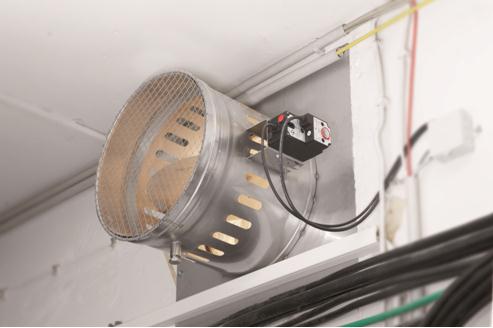

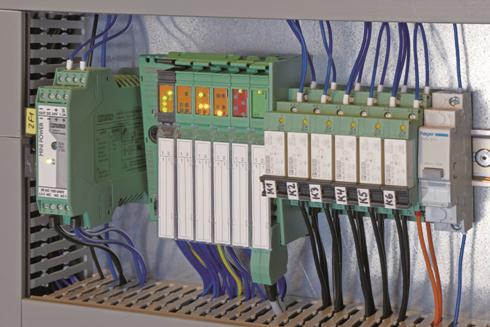

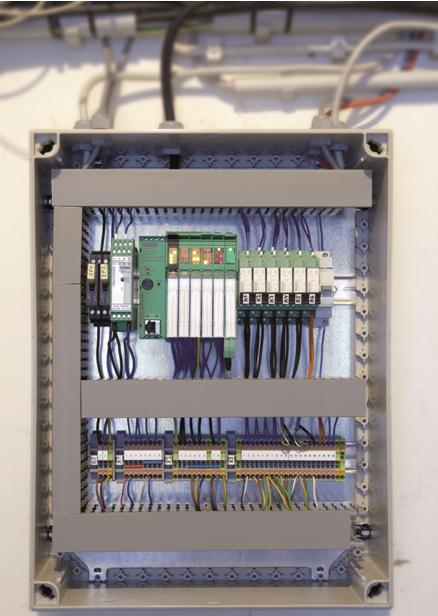

      智能通风系统测量三个位置的温度:室外、室内及发射器动力电子设备。测量值由菲尼克斯电气的ILC 131 ETH控制器记录,并通过智能算法进行分析。Inline控制器还可以开启或关闭通风机组驱动器、主动冷却系统和蝶阀。控制器再通过室内和室外的温度值确定是否排出室内的空气,同时从室外引入气流以达到冷却的效果。如果室内外的温度差过小,或者室外温度高于发射器室内的温度,控制器将会关闭蝶阀,确保室外的空气不会进入室内使室内温度升高。如需冷却,必要时ILC 131 ETH会启动抽风机组驱动器以加快换气。如果还达不到想要的效果,控制器则会启动主动冷却系统。

      自动参数调整
      通风系统的另一个特征是智能化。因为通过PLC,用户可以保存和访问其文件系统,Inline控制器中的算法在此基础上,确定操作冷却系统的条件。换言之,ILC 131 ETH控制器能够自动对所安装的系统的参数进行调整,包括风量及其温度升高的速率、设定的发射器的输出功率、以及其他描述机房特征的参数。因此,发射器可以在降低通风系统压缩机的运行时间时,无需主动冷却就可以优化热负荷。由于仅在极端天气的情况下才开启系统,因此发射器主动冷却系统运行所需的电能将减少92% 。

      远程访问保存在设备中的数据
      ILC 131 ETH既可以控制发射站又可以记录其中的数据。增加第二个功能是因为来自各个行业的应用程序越来越多,这就要求可编程逻辑控制器(PLC)的功能不仅仅只是控制程序或机器。
      当能源供应量减少且其价格上升时,用户需要一个功能来分析其内部系统的效益。
      E-Plus集团委托RIT集团基于收集记录的过程数据进行能源效率分析。这些分析都用来制定减少能源使用的措施。
      通过安装在PLC的闪速存储器(包括一个文件系统和上游FTP系统),用户可以直接通过应用程序处理数据。另外,用户还可以通过FTP服务器远程访问保存的数据。例如,在能连接internet的情况下,RIT集团员工可在位于德国Much的公司总部查询系统状态、电能使用情况和单个发射器的效益。如果ILC 131 ETH连接了无线网络,发射器还可以安装在没有网线的地方。
      在分布式系统中常常需要持续将数据报告至控制系统,如需要时,在很多情况下,应用程序直接连到数据库。为此,ILC 131 ETH支持通过功能模块库与SQL和MySQL数据库通信。编程也因此变得更轻松。
      自动电子邮件通知
      除了FTP和结构化查询语言(SQL),ILC 1xx系列控制器还配备很多其他的信息技术标准协议,以确保存在相应的解决方案满足所有的通信需求。很多用户使用电子邮件功能模块直接从控制器发送信息至所选的接收者,通知他们通信中断或超过过程参数的情况,或作为定期报告的一部分。另外,控制器还支持通过简单网络对时协议(SNTP)同步Inline控制器的内部时间,在使用记录应用程序的同时,这个功能必不可少。
      超文本传送协议(HTTP)用于网络数据传输并在Web浏览器中下载页面。为此,ILC控制器配有一个Web服务器,以实现低成本的可视化,该服务器是通过简单易用的WebVisit软件创建的并储存于ILC 1xx中。最后,控制器还包括简单网络管理协议(SNMP),负责集中管理和监控网络设备,如交换机。当某个设备发生错误时,该错误会被立即报告至控制器。
      标准编程环境,满足所有性能级别

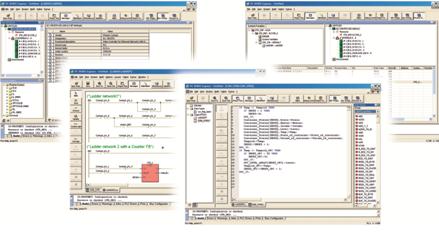

      用户可以基于IEC 61131-3标准,通过PC Worx编程软件对菲尼克斯电气控制器进行编程。该软件配合编程语言一起工作,包括结构化文本编程语言(ST)、功能块图编程语言(FBD)、梯形图语言(LD)、指令表语言(IL)和顺序功能图语言(SFC)。PC Worx还提供一个简单易学的工作流程,用户可以通过快速简单的培训即可在编程环境中工作。菲尼克斯电气为小规模至中等规模的应用环境提供PC Worx Express免费版本,该版本专为如ILC 131 ETH这样的迷你控制器设计的,并进行了简化,使得编程更直观。

      菲尼克斯电气控制器技术另一个特殊的功能是支持完整全面地迁移一个工程程序中所有类别的控制器:通过PC Worx,用户可以统一操作所有的设备。当人力资源有限时,该功能尤其重要。当需要升级控制器以满足新的应用要求时,用户只需要更换PLC即可,工作流程和用户编程保持不变,从而使得编程更加高效。
