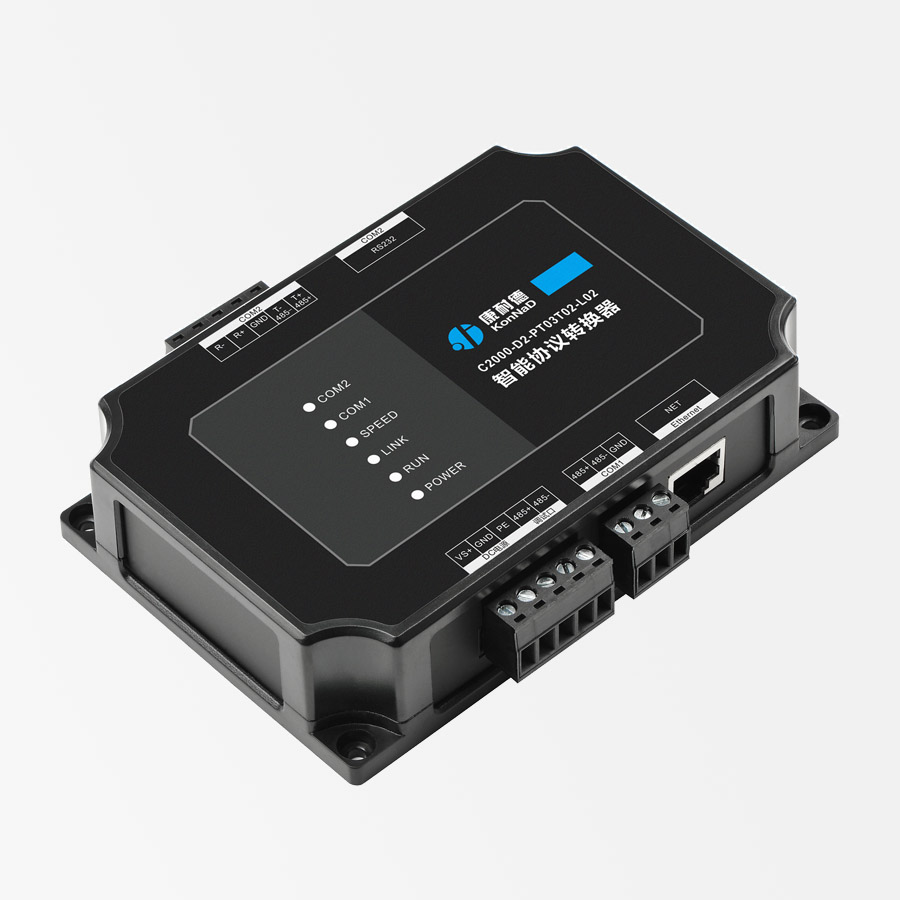

可编程协议转换器C2000-D2-PT03T02-L02为一款智能协议转换器，能将绝大部分串口使用的协议转换成modbus rtu/tcp协议，通过本产品的协议转换功能可将串口设备快速的接入到modbus网络中。本产品接口丰富，对下提供rs232、rs485/422接口，对上提供485接口及10/100M自适应网络接口。当使用485接口时，每台协议转换器最多可将16台同种485设备数据转换成modbus rtu和modbus tcp协议传输。对上modbus寄存器地址由厂家另行提供。
可编程协议转换器特点：
→可将绝大部分协议转换成Modbus RTU和Modbus TCP 协议；
→对上可提供485接口及10/100M自适应网络接口；
→对下可提供RS232、RS485/422接口；
→每台协议转换器最多可将16台同种485设备数据转换成Modbus RTU和Modbus TCP协议传输；
→使用Modbus TCP协议时，可灵活的将协议转换器设置为TCP客户端或TCP服务器；
→对上寄存器地址可以灵活设置；
→模块自带双看门狗、I/O与系统完全隔离，安全性高，保障系统安全；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→工业级塑料外壳，可广泛的应用于各种工业环境；
| 串口通信参数 |
接口类型 |
RS-485\422\232 |
|
波特率 |
1200~115200bps |
|
数据位 |
6，7，8 |
|
停止位 |
1，2 |
|
校验位 |
Even，Odd，None， Mark，Space |
|
传输距离 |
1200m（485\422）、15m（232） |
|
防雷保护级别 |
600W(静电放电) |
|
过压过流保护 |
60V/200mA |
| 电源参数 |
电源规格 |
9~18V DC |
|
电流 |
200mA@12VD |
|
防雷保护级别 |
600W(静电放电) |
|
过压过流保护 |
30V/500mA |
| 网口参数 |
接口形式 |
RJ45 |
|
速度 |
10/100M自适应 |
|
传输距离 |
100米 |
| 工作环境 |
工作温度、湿度 |
-40~85℃，5~95%RH，不凝露 |
|
储存温度、湿度 |
-60~125℃，5~95%RH，不凝露 |
| 安装&尺寸 |
安装方式 |
定位孔安装 |
|
尺寸 |
90*132*32mm |
