  • 郑州扬修电力F-DQW1000-WT调节风门电动执行器
  • 发布时间:2019/2/25 16:12:31   修改时间:2019/2/25 16:12:31 浏览次数:272

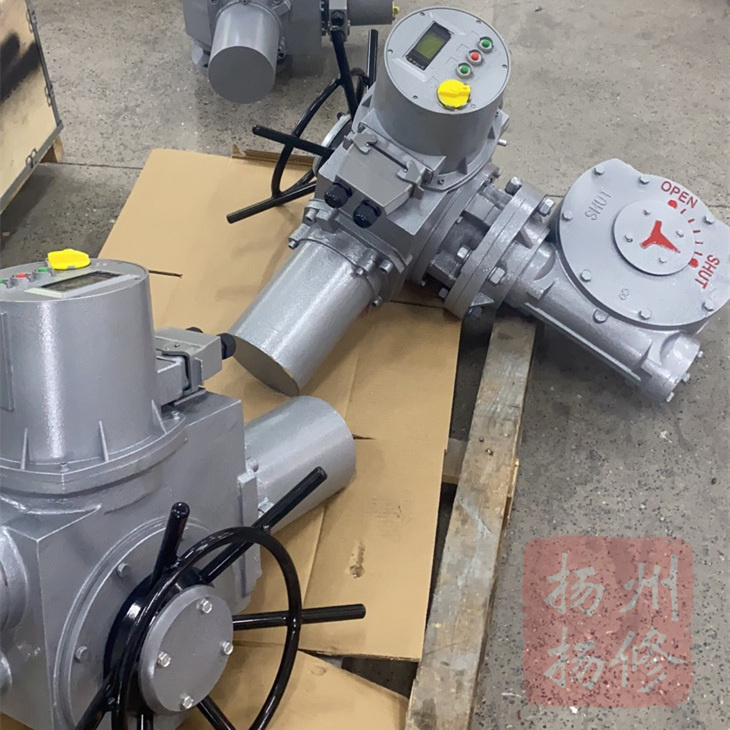

  • 郑州扬修电力F-DQW1000-WT调节风门电动执行器
  • 郑州扬修电力F-DQW1000-WT调节风门电动执行器;

    DQW叠加式系列电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭。是DZW系列产品的派生产品。可适用于球阀、蝶阀和风门等,它可以准确地控制指令动作,是对阀门实现远控、集控和自动控制的驱动装置。本系列产品不仅适用于电站,还可以用于石化、冶金、公用事业等。



    工作环境和主要技术参数

    电源:常规,三相380V50Hz

    特殊,三相660V440V415V50Hz60Hz);

    单相220V110V50Hz60Hz

    环境温度:-20~+60(特殊订货-40~+80)。

    相对湿度:≤95%25℃时)。

    户外型:用于无易燃、易爆和无腐蚀性介质的场所;

    隔爆型防爆等级: EXdIIBT4  适用于环境为IIAIIBT1-T4组的易爆性气体混合物。

    防护等级:IP65(特殊订货IP67IP68

    工作制式:调节型为S5,负载持续率为10%,工作次数为630c/h;

              开关型为S210min.



    开关型:控制系统与电动执行机构集合于一体称为开关型电动执行机构,其电气部分主要由开关型模块、旋钮组件、开度表(或数显指示器)、接触器等组成,见图10。电气元件安装在一块可翻转的板上,以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮,其中一个为状态旋钮(右边),另一个为操作旋钮(左边),依靠在电气罩壳上,突出箭头指示操作方式,操作旋钮顺时针旋至箭头处为开阀,逆时针为关阀;



    调节型:在开关型基础上引入调节系统即形成调节型电动装置,其电气部分由调节模块、旋钮组件、开度表(或数显指示器)、接触器等组成。可接收和输出4~20mA标准信号。

     郑州扬修电力F-DQW1000-WT调节风门电动执行器;

     性能参数表

      型号

    公称

    转矩

    (N.m)

    最大

    转矩

    (N.m)

    输出

    转速

    (r/min)

    90°

    全行程

    时间

    手动

    速比

    电机

    功率

    (kW)

    构造型式

     DQW250

    2500

    3000

    3/79/14

    3523

    56:1

    0.250.37

    DZW15A+JW125B

        DQW330

    3300

    4000

    3/79/14

    3523

    56:1

    0.370.55

    DZW20A+JW125B

     DQW500

    5000

    6000

    3/7

    35

    56:1

    0.55

    DZW30A+JW160B

     DQW700

    7000

    8000

    3/79/14

    3523

    56:1

    1.11.5

    DZW45A+JW160B

     DQW1000

    10000

    12000

    3/79/14

    3523

    54:1

    1.11.5

    DZW60A+JW200B

     DQW1300

    13000

    16000

    3/79/14

    3523

    54:1

    2.23

    DZW90+JW200B

     DQW2000

    20000

    24000

    3/79/14

    3523

    58:1

    2.23

    DZW90+JW250B

     DQW3000

    30000

    36000

    3/7

    35

    58:1

    3

    DZW120+JW250B

     DQW4000

    40000

    48000

    3/7

    35

    1400:1

    5.5

    DZW250+JW315B

     DQW6000

    60000

    72000

    1/3

    47

     747:1

    7.5

    DZW350+JW315B

     DQW8000

    80000

    96000

    3/10

    50

    798:1

    10

    DZW500+JW380



    郑州扬修电力F-DQW1000-WT调节风门电动执行器;
