计为-磁翻板液位计-Flap-11A
发布时间：2025/11/26 17:39:27 修改时间：2025/11/26 17:39:27 浏览次数：179

仪表介绍

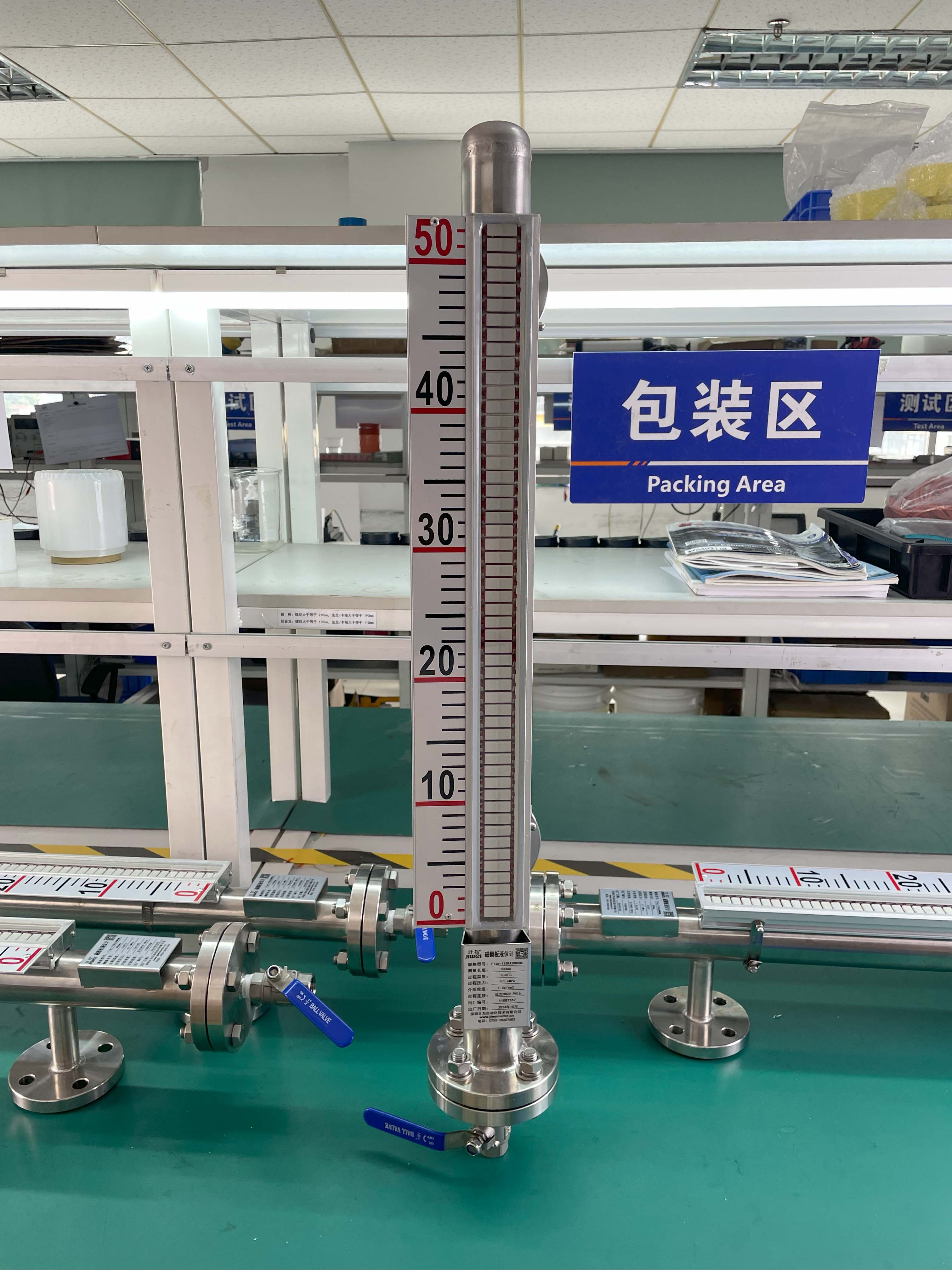

Flap-11A标准型磁翻板液位计采用316L不锈钢材质，适用于大部分弱腐蚀性的液位测量。浮筒采用优质无缝钢管，有效避免了普通管材易造成的泄漏、耐压不足、外观不美、寿命短等缺陷，并引入创新生产工艺、全流程化生产管理和检测，提高了产品的可靠性。

工作原理

磁翻板液位计是基于连通器和磁性耦合原理实现液位的实时测量。当被测容器中的液位升降时，浮筒内的磁性浮子也随之升降，浮子内的永久磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°，翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置。一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度，从而实现液位的准确测量。

仪表特点

　（1）显示器面板加宽设计，使可视角度大大增加，可视距离可达60米，标尺刻度和数字更加粗大清晰，外形美观大气。
　（2）防护等级IP65、IP66/IP67可选，超过国标IP54要求。
　（3）配套的磁开关和干簧管远传变送器通过SIL2/3认证和隔爆、本安的双重防爆认证。
　（4）316L材质，可适用于大部分液体的测量。

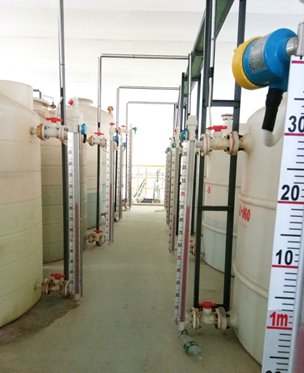

仪表应用

　（1）离子膜电解装置洗槽、废水槽液位测量。
　（2）双氧水装置磷酸配制槽液位测量。
　（3）工业废水槽罐液位测量。

技术参数

适用液体	密度	0.45～2g/cm3
适用液体	粘度	≤200cp
测量参数	量程	单段200～5600mm，多段结构可达20m或以上
测量参数	精度	±5mm或±10mm
材质与规格	浮筒	316/316L材质 , φ51，壁厚根据压力和温度
	浮子	316/316L、外衬F46
	翻板指示器	全铝翻板，PA66尼龙翻板，盖板有玻璃（标配）、亚克力板可选
工作环境	过程压力	真空～10MPa
	过程温度	-40～350℃
	环境温度	-40～80℃
信号输出	开关信号	磁开关：220V AC 3A，SPDT
信号输出	连续信号	干簧管远传变送器：4～20mA
过程连接	连接方式	法兰，尺寸根据客户要求
过程连接	过程材质	316L
端部配件	上端排气	标配平焊帽，可根据要求配置法兰、旋塞、1/2″NPT球阀
端部配件	下端排污	标配1/2″NPT球阀，可根据要求配置法兰、旋塞
附加装置	蒸汽夹套	根据客户要求定制
	电加热	根据客户要求定制
	保温/隔热	橡塑棉、石棉、聚酯纤维
	真空夹套	防霜，应用于温度小于-5℃场合
安全认证	SIL认证	SIL2（HFT≥0)/SIL3（HFT≥1)
	防护等级	IP65、IP66/IP67
	防爆等级	隔爆型：Ex d IIC T6 Gb（磁开关和干簧管远传变送器）本安型：Ex ia IIC T6 Ga（磁开关和干簧管远传变送器）
