  • 使用Gocator 2500系列线激光轮廓传感器高速在线检测连接件针脚
  • 发布时间:2020/5/29 15:34:01   修改时间:2020/4/13 10:53:39 浏览次数:305
  • 对每个连接件进行超高速在线检测

    有效去除有瑕疵的零件

    实现100%质量控制!

    应用&挑战

    在此应用中,Gocator 2520线激光轮廓传感器被用于扫描和检测连接件针脚,测量在线移动的连接件针脚,提供实时的通过/失败决策。如果没有可靠且覆盖范围广的质量控制,很有可能会造成有缺陷的连接件引脚的漏检,导致将不合格的产品发送给客户。

    能否获取正确的质量控制信息是产线能否做到高效率低成本的关键。连接件针脚是高反光的微小目标物,要达到要求的精度去满足几何公差,扫描和测量变得很有难度。特别是,针脚之间经常出现扫描数据中的噪声。此外,一些针脚要求传感器具有较大的测量范围,以便准确获取针脚的几何形状。


    Gocator 2520解决方案

    利用Gocator 2520智能传感器为每个高反光针脚生成高密度的3D扫描数据,用户可以获取最高分辨率的图像。工程师还可以选择使用Gocator 3D快照传感器或传感器组网系统来完全消除遮挡区域,使连接件能被完整地检测到。

    扫描后,Gocator通过内置的滤波处理不同类型的数据噪声。借助Gocator内置工具,工程师能够扫描并测量出部件距离和共面性。

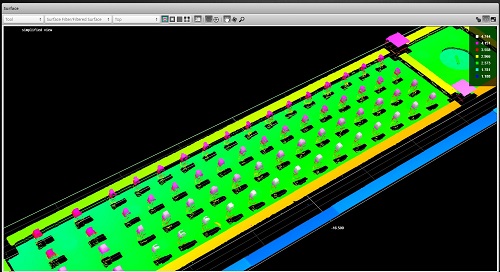

    连接件针脚的3D扫描图

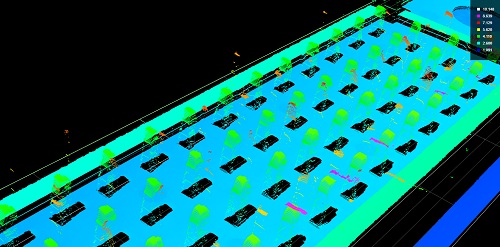

    连接件针脚的噪声


    过滤后的图片(已消除噪声)

    检测连接件针脚缺失及高度的最佳的可靠方案是使用三维扫描技术,能够精确地检测针脚的高度,与严格的管控参数比较,必要时可以及时剔除。

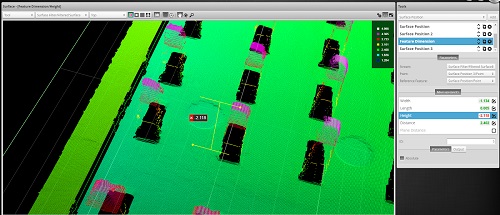

    测量单个Pin针的高度


    Gocator的优势
    • 适应传输带上不同零件的高度改变,确保数据的可靠性
    • 相对于零件表面来计算其连接件针脚的高度
    • 利用丰富的内置测量工具使连接件针脚检测更快更精确
    • 实现较大的扫描范围,且可以利用传感器组网,覆盖更广扫描范围


    结论

    使用Gocator意味着在不影响生产速度的情况下对每一个连接件进行100%检测,有效去除有瑕疵的零件。即使在高速的生产过程中也能够精确测量微小的公差,提供完整的在线检测。用户可以及时发现零部件的生产质量问题,立即纠正的同时避免由此带来的经济损失。
