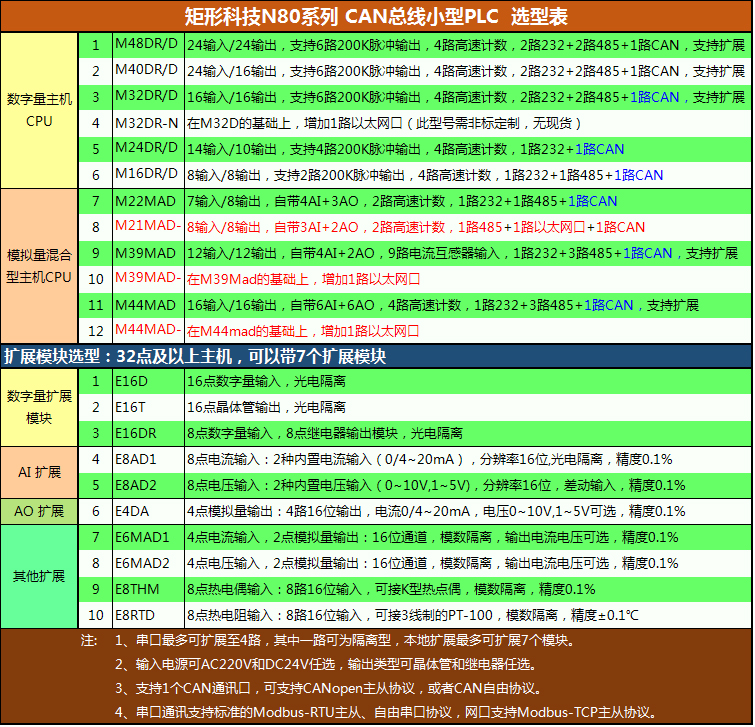

支持CAN总线的国产矩形PLC选型表
发布时间：2016/1/28 10:23:22 修改时间：2017/2/9 10:49:04 浏览次数：3393
国产矩形PLC的通信接口与协议
矩形PLC有多个通信接口，其中一个RS232、三个RS485和一个CAN接口，CAN接口可编程支持J1939协议和CANOPEN协议，所有的串口均支持ModBus主从协议以及自由通讯协议，网口可以支持Modbus-TCP协议。
通信接口的选择：
1、数字量IO通信
因为数字量IO的输出一般是继电器或晶体管输出，会存在抖动和时延的问题，造成误判和误动。同时数字量IO的输入也是经过光耦进入CPU的，同样存在抖动和时延的问题。
一般大家为了增强数字量IO口的抗干扰能力会在输入输出上加上下拉电阻，当然也是可以起到一定作用的，但无法从根本上解决，如果选择的匹配太强了，还会造成光耦的提前老化，从而使产品寿命减短。一般该通信方式的通信速度不应超过10HZ，因为PLC的标准IO口的滤波时间是10mS，再加上双方之间的错位与时延应为10mS*3=30mS以上，如果用户的程序周期比较长或者不稳定时间可能更长，其通信距离应控制在10m以内。
2、RS232通信
因为RS232是电平通信方式，无法抗共模干扰，对于现在的复杂电磁环境，这是一个很致命的问题，所以在工控上一般要求RS232线不要超过10米，即使如此RS232仍不适合作长时间高可靠要求的通信。RS232的通信速率一般在19200以下才能在现场环境可靠通信。
3、RS485通信
RS485是差分通信方式，可以有效的抗共模干扰，RS485是许多种现场总线的物理层，包括ModBus、ProfiBus等。RS485的通信速率为1200至12M之间，通信距离为9公里以内，与通信速率相关，如果波特率为1.2M则通信距离要在300m以内。
4、CAN通信
CAN是为汽车传感器开发的专用现场总线，目前在其它工控现场也得到了广泛的应用。它的优点是速度较快，同时可靠性较高，但单帧的通信量比较低，无效字符占的比例较多。

1.     温度范围
矩形科技的N80系列PLC的设计之初，就已考虑到复杂环境的应用，这一方面的改进相对比较容易，首先是结构材料的更换，包括PCB板材、塑料、开关、端子、继电器将全部更换成军用级的材料，保证在极端恶劣的环境下可靠的工作；再是电子元器件采更换为军用级的电子元件，包括电容、光耦、继电器在内的一些比较敏感的器件；最后是所有内部的接插件，为了适应军标宽范围的应用将全部选用镀金的接插件，部分更是改成直接焊接，以减少冲击和温度变化造成的接触不良等。
2.     抗冲击、抗振动
为了能达到军标的要求，我们在各层电路板上加灌了防火导热抗振硅胶。
3.     防水防尘
这一项，目前各研究所均在把PLC放在一个电控箱内，防水防尘主要是在电控箱这一层解决，N80-U将沿用该方式，只是在N80模块内加灌硅胶。
4.     抗电磁干抗
N80设计中已经充份考虑了这一点，可以满足军标的要求，目前的设计中有30%的成本就是用在抗干抗这个方面的。目前N80在抗快速脉冲群方面可以抵抗5KHZ、10KHZ、100KHZ的快速脉冲群达3000V之高。其它的如静电、雷击方面也比进口的同类的产品要强很多。
5.     宽电源范围
直流输入范围可达DC18~36V，交流输入范围可达AC85~265V。
电子硅胶的特点：
专业设计：该产品专门根据电子，电器及其他应用需求设计开发，品质恒定。
优良电气特性：该产品是最理想的电气及电子产品的绝缘密封材料，即使用於温度及湿度常有变化的场所也能保有稳定的电气特性。
耐热、耐寒特性：该产品使用温度范围广泛，适用於-50℃～250℃。连续使用时从-40℃～180℃，也能保持稳定性能
耐候性：该产品具有优越抗紫外线、臭氧、水分、盐雾、霉菌等特性，既使在户外使用三十年也几乎不变质。
抗震性：具有弹性机能，吸收振动及激震，保护电气及电子零件、玻璃等易脆物质。
化学性能稳定：和一般有机橡胶比较，抗化学物质及油剂特性特别优越。同时，有些产品绝不腐蚀金属
产品种类丰富：种类颇多，有耐燃性，有超级耐热性产品，也有除去低分子量有机矽产品。专业为电子，电器及一般工业设计的硅胶产品，获得多种国际认证，例如：保险商实验室(UL)、美军规范(MIL)等等。
