485集线器 485共享器 485分配器概述

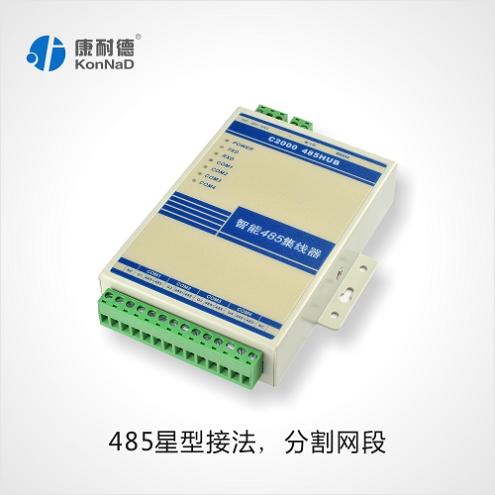

C2000 SHB4是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集中器(HUB)。
为了保证数据通讯的安全可靠，RS-485接口端采用隔离技术，防止雷击浪涌引入转换板及设备，内置的
600W浪涌保护电路，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰；电源
宽电压设计，安全可靠。非常适合户外工程应用。
具有485流向控制功能。RS-485工作模式采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，
轻松解决RS-485收发转换时延问题。RS-485接口传输距离可达1200米、性能稳定。广泛用于高速公路收费系统，
道路监控系统及电力采集系统中，是一款性能卓越的数据接口转换产品。
C2000 SHB4提供星型RS-485总线连接。各端口都具有短路、开路保护。使用 C2000 SHB4，用户可以轻松改善RS-485总线结构，
分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段不会影响到其它网段，有效保证485总结系统的
安全性和可靠性。合理地利用 C2000 SHB4可以助您设计出独特、高效和高可用性的RS-485系统。
485集线器是一款将复杂485总线系统分割成若干个比较简单的485总线系统的485总线集中分配器，可以将
单个485接口扩展出多个485接口，也可以将多个485接口集中到单个485接口，使得485总线布线方式可以
灵活组合成星形拓扑，树形拓扑等结构，不需完全遵循485总线手牵手菊花链式总线拓扑结构。485集线器
端口之间相互隔离，独立驱动，可以有效的解决485布线中所出现的电位差和485信号反射等485通信中的干扰因素，
保证485通信的稳定性。
485集线器 485共享器 485分配器用法
将1个RS-232转换为4个RS-485信号；
将1个RS-485转换为4个RS-485信号。
485集线器 485共享器 485分配器特点
→可以轻松改善RS-485总线结构，分割网段，提高通信可靠性；
→能够适应复杂电磁场环境；
→自动流向控制；
→可以级联使用。
性能参数
基本信息
RS-232端
RS-232端连接器 D89(母头)
针式DB9信号 RXD、TXD、GND
RS-458端
RS-485端连接器 接线端子
信号 T+（458+）、T-（485-）、GND
RS-458数据流向控制 自动
波特率 300bps~115200bps
静电防护 15KV ESD
防雷 600W
传输距离 0~1.2公里
环境
操作温度 -25℃~85℃
存储温度 -60℃~125℃
工作湿度 5~95%RH，不凝露
机械机构
尺寸（长×宽×高） 120×80×25.5mm
电源需求
电压 9~24VDC
电流 100mA@12VDC
其他
保修 6年质保
|
