MG-DPSX网关是一种Modbus-RTU转Profibus-DP协议转换器。它能够实现Modbus-RTU到Profibus-DP协议的相互转换。凡具有RS485接口支持Modbus-RTU协议的设备都可以使用本产品实现与现场总线Profibus-DP的互连。如：PLC、DCS、分布式IO、变频器、电机启动保护装置、智能高低压电器、电量测量装置、智能现场测量设备及仪表等。

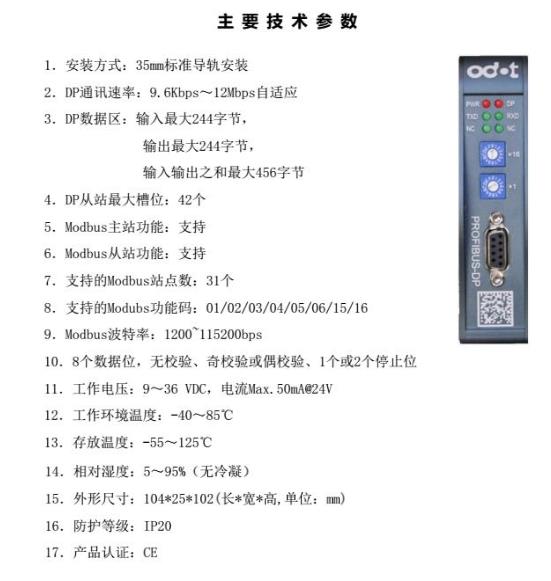

　　硬 件 连 线
　　1．接线采用拔插式螺钉端子，模块底部是24V工作电源和RS485接线端子(A+,B-)，正面是状态指示灯、Profibus-DP地址设置拨码开关（16进制）及Profibus-DP接口。
　　2．若Profibus-DP地址设置的高位拨码开关拨到1，低位的拨码开关拨到6，则表示设置本模块在DP网络中的地址为：1*16+6=22，DP有效地址范围为1-125。
　　3．正常情况下MG-DPSX网关指示灯的状态：
　　PWR：电源灯常亮。
　　DP：DP状态，DP侧通讯正常则灭、否则闪烁。
　　TXD：RS485接口发送指示灯、发送数据时闪烁。
　　RXD：RS485接口接收指示灯、接收数据时闪烁。

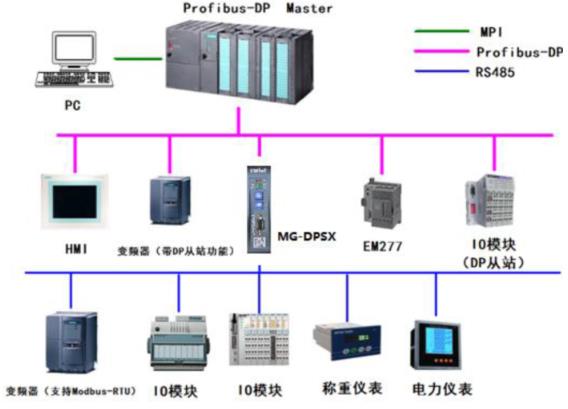

　　RS485接口设置为Modbus RTU主站模式 典型网络拓扑图（如下）

　　RS485接口设置为Modbus RTU从站模式 典型网络拓扑图（如下）
