  • 零点ODOT-PNM02网关
  • 发布时间:2018/8/14 16:48:25   修改时间:2018/8/14 16:48:25 浏览次数:1520
  • 零点ODOT-PNM02网关
  •   产品型号:ODOT-PNM02
      一、概述

      ODOT-PNM02网关是一种Modbus-RTU/ASCll转ProfiNet协议转换器。产品可将Modbus设备(Modbus-RTU/ASCll协议、RS485/RS232/RS422接口)连接到带ProfiNet通讯接口的PLC(例:S7-300/1200/1500/400)。现场带Modbus-RTU/ASCll协议设备如:PLC、DCS、分布式IO、变频器、电机启动保护装置、智能高低压电器、电量测量装置、智能现场测量设备及仪表等。
      二、主要技术参数
      1.安装方式:35mm标准导轨安装
      2.尺寸:110*110*27.5mm
      3. 支持标准的ProfiNet I/O Device V2.3
      4.ProfiNet数据区:
      输入最大1440字节,
      输出最大1440字节,
      5.最大槽位:50个
      6.串口隔离:光耦隔离、电源隔离
      7.串口数量:支持双串口RS485/RS232或单串口RS422
      8.串口终端电阻:需外置120Ω电阻。
      9.串口协议:支持Modbus-RTU/ASCII主站、Modbus-RTU/ASCII从站
      10.串口参数:支持1200-115200波特率,支持无、奇、偶校验
      11.支持的Modbus站点数:62个
      12.支持的Modubs功能码:01/02/03/04/05/06/15/16
      13.工作电源:9-36VDC输入,标称24VDC
      14.工作温度:-40~85℃
      15.储存温度:-55~125℃
      16.环境湿度:5%-95%(无冷凝)
      17.防护等级:IP20
      三、产品应用拓扑图

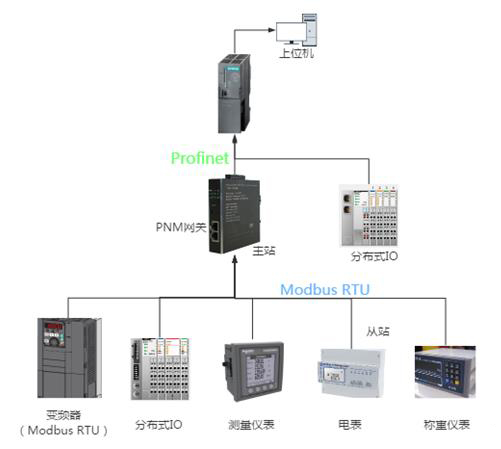

      主站模式拓扑图

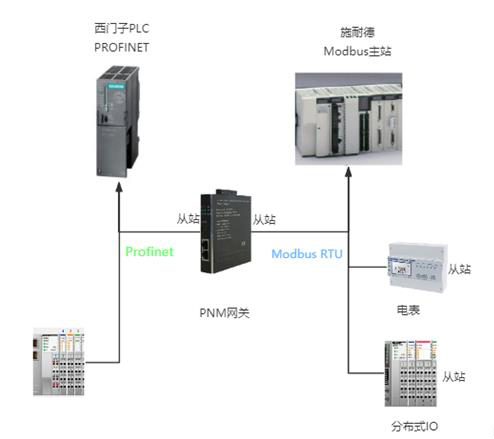

      从站模式拓扑图


      四、产品优势
      1、单品硬件接口齐全,同时支持RS485、RS232、RS422。只需要硬件接线和软件选择接口类型即可。
      2、单品同时支持Modbus-RTU/ASCll两种协议。只需要软件选择协议即可。
      3、单品同时支持Modbus-RTU/ASCll主站、从站模式,只需要软件选择一种工作模式即可,选择主站模式即采用M相关的参数设置及M:相关的读写指令,选择从站模式即采用S相关的参数设置及S:相关的读写指令。
      4、单品使用简单,零点公司提供GSD文件。在TIA界面可通过在线访问方式修改设备名称后直接组态连接,无需单独的配置软件。
      5、单品功能齐全,除满足常用的读写、监视功能,增加了模块控制功能和上电首次输出数据功能,满足不同客户的特殊需求。
      6、单品稳定性好,性价比极高。
