网络型4路输入4路输出智能数字量采集器


特点：

4路数字量输入；
4路数字量输出，且每一路DO输出状态随其关联通道的DI状态跳变而改变，DI状态改变一次，则DO也会随之跳变，详情如下（DOn与DIn关联，n取值为0~3）：
假定初始状态DIn=0、DOn=1，则DIn变为1时，DOn跳变为0；
　　若初始状态DIn=0、DOn=0，则DIn变为1时，DOn跳变为1；
　　若初始状态DIn=1、DOn=1，则DIn变为0时，DOn跳变为0；
　　若初始状态DIn=1、DOn=0，则DIn变为0时，DOn跳变为1；
I/O与系统完全隔离；
采用Modbus TCP通信协议；

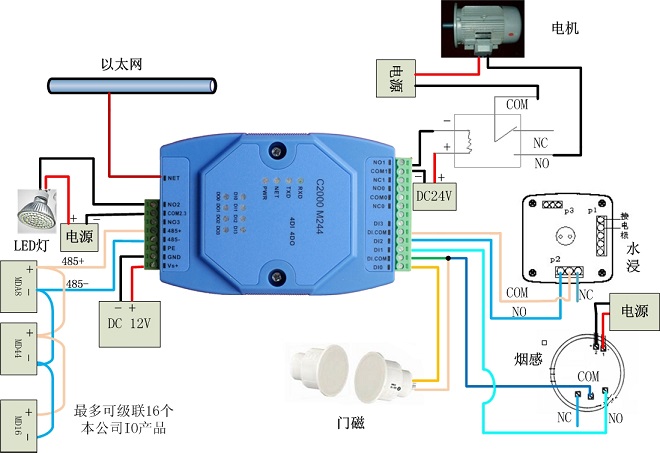

RS485接口可作为扩展接口，连接MD44、MDA8、MD82、MD88、MD16等模块；
电源具有良好的过流过压、防反接保护功能；
丰富的指示灯，全面查看状态，及时排查故障；
方便安装。

概述：

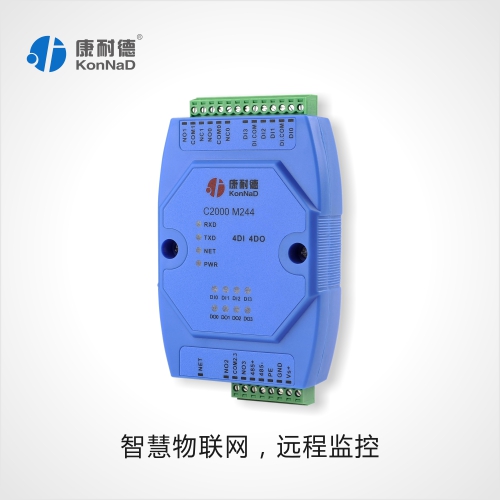

　　M244-2为4路数字量输入（DI）和4路数字量输出（DO）采集控制设备，DO为2路C型继电器和2路集电极开路输出，且DO状态随对应通道的DI状态的改变而改变（DOn与DIn关联，

n取值为0~3）。采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集开关量数据。
　　　本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MD82，MD88，MD16、MDA8等RS485采集模块能够通过最低成本实现网络接入

，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。

技术参数：

I/O接口
DI特性      4路干接点输入
               60V过压保护 ，100mA过流保护
DO特性    2路C型继电器 2A 30VDC/1A 125VAC(0,1路）
               2路集电极开路输出30V 500mA(2,3路）
               60V过压保护 ，500mA过流保护

网络通讯参数
以太网     10M/100Mbps
接口        RJ45
通讯协议  Modbus TCP
保护        1.5KV/600W防雷保护
              240V过压保护，80mA过流保护

RS485扩展口通讯参数
波特率    9600bps
数据位    8
停止位    1
校验       无
485地址  1-255

提供资源
测试软件   IO设备管理程序
文档         Modbus通讯协议、寄存器地址文档
DEMO     Modbus通讯示例程序及代码

电源需求
工作电压         9~24VDC（推荐12VDC）
工作电流         小于200mA
浪涌保护         1.5kW
过流过压保护   60V过压保护，500mA过流保护

工作环境
操作温度  -25℃~85℃
存储温度  -60℃~125℃
工作湿度  5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
