产品概述：
一进一出导轨安装系列0-10V转0-10V隔离变送器/芯片是一种将输入信号隔离放大、转换成按比例输出的直流信号混合集成电路。产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等需要电量隔离测控的行业。该模块内部嵌入了一个高效微功率的电源，可以向输入端和输出端提供隔离的的电源和一个模拟信号输出的电磁耦合隔离放大器，由于内部采用了电磁隔离相比线性光电隔离技术具有更好的温度特性和线性度。此系列产品只需外部加零点和满度调节电位器就可以实现模拟信号的隔离放大和传输。内部采用模块式产品
主要特性:
>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用
>>辅助电源：5V/12V/15V/24VDC（范围±10%）
>>国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
>>全量程范围内极高的线性度（非线性度<0.2%）
>>标准DIN35 导轨式安装
>>具有较强的抗电磁干扰和高频信号干扰能力
应用：
>>模拟信号数据隔离、采集和变换
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
型号及定义

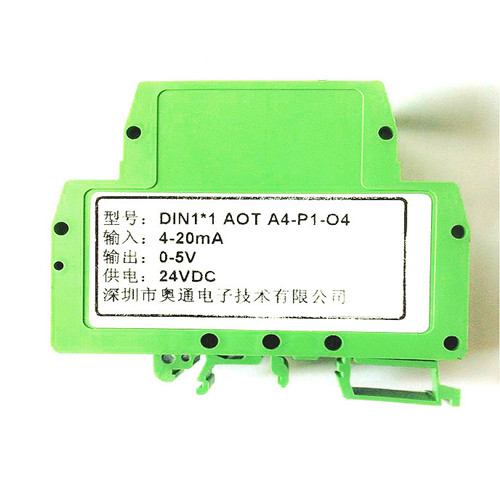

DIN1x1 AOT - U(A)□- P□- O□
输入额定电压U（或电流A）值 | 辅助电源P | 输出O |
U1： 0-5V | A1：0-1mA | P1： DC24V | O1：4-20mA |
U2：0-10V | A2：0-10mA | P2： DC12V | O2：0-20mA |
U3：0-75mV | A3：0-20mA | P3： DC5V | O4：0-5V |
U4：0-2.5V | A4：4-20mA | P4： DC15V | O5：0-10V |
| | | O6：1-5V |
Uz：用户自定义 | Az：用户自定义 | Pz：用户自定义 | Oz: 用户自定义 |
产品选型举例
例：输入1：0-5V 辅助电源：24V 输出1：4-20mA 产品型号：DIN1X1 AOT-U1-P1-O1
例：输入1：4-20mA 辅助电源：5V 输出1：0-10V 产品型号：DIN1X1 AOT-A4-P3-O5
产品技术参数：
参数名称 | 测试条件 | 最小 | 典型值 | 最大 | 单位 |
隔离电压 | DC 1min | 2500 | 3000 | | VDC |
测试电压 1S | 3000 | | | VAC |
增益 | 电压 | | 1 | | V/V |
电流 | | 1 | | mA/mA |
非线性度 | | | 0.1 | | %FSR |
精度 | | | 0.1 | | %FSR |
信号输入 | 电压 | | 0 | | 1000 | V |
电流 | | -1000 | | 1000 | mA |
输入失调电压 | | | 2 | 5 | mV |
输入阻抗 | 电压 | | 400 | | | KΩ |
电流 | | | 100 | 250 | Ω |
信号输出 | 电压 | | -10 | | 12 | V |
电流 | | -20 | | 20 | mA |
负载能力 | 电压 | Vout=10V | | 5 | | kΩ |
电流 | | 0 | 350 50 | | Ω |
响应时间 | -3DB | | 1 | 200 | mS |
信号输出纹波 | 不滤波 | | 10 | 20 | mVRMS |
温度飘移 | | | 50 | | ppm/℃ |
辅助电源 | 电压 | 用户自定义 | 3.3 | | 24 | VDC |
功耗 | | | 0.5 | 1 | W |
工作环境温度 | | -25 | | 75 | ℃ |
贮存温度 | | -40 | | 80 | ℃ |
重量 | | | 75 | | g |
通用参数
精 度 ---------- 0.1% ，0.2% ，0.5% | 隔 离 ---------- 信号输入/输出/辅助电源 |
辅助电源---------- DC5V、12V、24V，±10% | 绝缘电阻 ---------- ≥20MΩ |
工作温度---------- -25 ~ +70℃ | 耐 压 --------- 信号输入/输出/辅助电源 |
工作湿度---------- 10 ~ 90% (无凝露) | 2500VDC，50Hz，1分钟，漏电流 1mA |
存储温度---------- -45 ~ +80℃ | 耐冲击电压---------- 3KV， 1.2/50us(峰值) |
存储湿度---------- 10 ~ 95% (无凝露) | |
输入参数 | | 输出参数 |
输入项目 | 输入阻抗 | 电源损耗 | 输入过载能力 | 输出项目 | 输出过载能力 | 响应时间 |
0-5V | ≥300KΩ | 电压输出 < 0.6W 电流输出 <1.5W | 2.0倍额定：连续 | 4-20mA | 负载电阻 不超过350Ω | ≤1mS |
0-10V | 0-20mA |
0-1mA | 1KΩ | 1.5倍额定：连续 3.0倍额定：1S | |
0-10mA | TYP：250Ω 可自设定 | 0-5V | ≥2KΩ |
0-20mA | 0-10V |
4-20mA | 1-5V |
