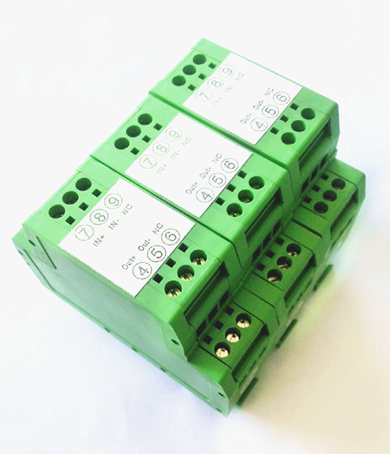

双输入双输出（DIN 2X2）信号隔离变送器
主要特性:
>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用
>>辅助电源：5V/12V/15V/24VDC 或者220VAC（范围±10%）
>>国际标准二路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
>>全量程范围内极高的线性度（非线性度<0.2%）
>>标准DIN35 导轨式安装（尺寸：106.7x79.0x25.0mm）
>>具有较强的抗电磁干扰和高频信号干扰能力
应用：
>>模拟信号数据隔离、采集和变换
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
型号及定义
DIN 2X2 AOT- U(A)□- P□- O□
输入额定电压U（或电流A）值 | 辅助电源P | 输出O | | |
U1：0-5V | A1：0-1mA | P1： DC24V | O1：4-20mA | | |
U2：0-10V | A2：0-10mA | P2： DC12V | O2：0-20mA | | |
U3：0-75mV | A3：0-20mA | P3： DC5V | O3：4-12-20mA | | |
U4：0-2.5V | A4：4-20mA | P4： DC15V | O4：0-5V | | |
U8：用户自定义 | A8：用户自定义 | P5： AC220V | O5：0-10V | | |
| | P8： 用户自定义 | O6：1-5V | | |
| | | O8：用户自定义 | | |
| | | |
| 产品选型举例 |
例1：输入1：0-5V 输入2：0-5V | 辅助电源：24VDC | 输出1：4-20mA | 输出2：4-20mA | 产品型号：DIN 2X2 AOT-U1-P1-O1 |
例2：输入1：4-20mA输入2：4-20mA | 辅助电源：12VDC | 输出1：4-20mA | 输出2：4-20mA | 产品型号：DIN2X2 AOT-A4-P2-O1 |
通用参数
精 度 ---------- 0.1% ，0.2% ，0.5% | 隔 离 --------- 信号输入/输出/辅助电源 |
辅助电源---------- DC5V、12V、24V，±10% | 绝缘电阻 ---------- ≥20MΩ |
工作温度---------- -45 ~ +85℃ | 耐 压 --------- 信号输入/输出/辅助电源 |
工作湿度---------- 10 ~ 90% (无凝露) | 3000VDC，50Hz，1分钟，漏电流 1mA |
存储温度---------- -55 ~ +108℃ | 耐冲击电压---------- 3KV， 1.2/50us(峰值) |
存储湿度---------- 10 ~ 95% (无凝露) | |
输入参数 | | 输出参数 |
输入项目 | 输入阻抗 | 电源损耗 | 输入过载能力 | 输出项目 | 输出过载能力 | 响应时间 |
0-5V | ≥300KΩ | 电压输出 < 0.3W 电流输出 <0.75W | 2.0倍额定：连续 | 4-20mA | 负载电阻 不超过350Ω | ≤1mS |
0-10V | 0-20mA |
0-1mA | 1KΩ | 1.5倍额定：连续 3.0倍额定：1S | |
0-10mA | TYP：250Ω 可自设定 | 0-5V | ≥2KΩ |
0-20mA | 0-10V |
4-20mA | 1-5V |
注: 电流输出型如果要求负载电阻650Ω,请另做注明
引脚定义：
引脚 | 名 称 | 描 述 | 引脚 | 名 称 | 描 述 |
1 | OUT2+ | 第二路输出正端 | 7 | IN1+ | 信号输入第一路正端 |
2 | OUT2- | 第二路输出负端 | 8 | IN1- | 信号输入第一路负端 |
3 | GND | 电源供电地 | 9 | NC | 空脚 |
4 | OUT1+ | 第一路输出正端 | 10 | IN2+ | 信号输入第二路正端 |
5 | OUT1- | 第二路输出负端 | 11 | IN2- | 信号输入第二路负端 |
6 | PWR | 电源供电地 | 12 | NC | 空脚 |
