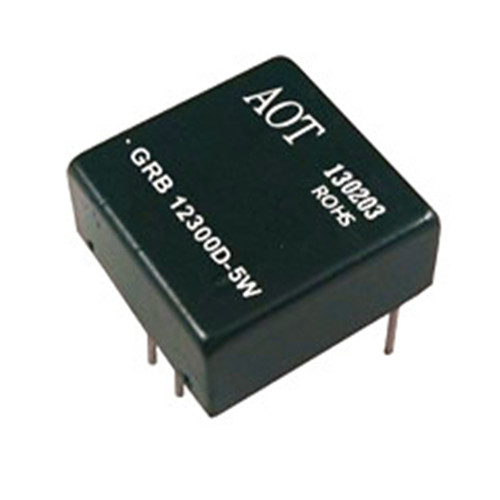

GRB-DG系列隔离宽电压输入、高电压稳压输出
产品特点
● 效率高达 80%
● 1*1 英寸标准封装
● 单电压输出
● 价格低
● 稳压输出
● 工作温度: -40℃~+85℃
● 阻燃封装，满足UL94-V0 要求
● 温度特性好
● 可直接焊在PCB
产品应用
GRB-DG 0.2~5W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：60VDC、80VDC、100VDC、110VDC、120VDC、150VDC、180VDC、200VDC、250VDC、280VDC、300VDC等，具有功率密度大，输出功率高，应用范围广等优点。
技术参数
输出特性 |
技术指标 | 技术参数 | 测试条件 |
稳压精度 | 2.0 %max | 0%~100%负载范围 |
电压调整率 | 0.5%max | 满载 |
负载调整率 | +/-0.5% type. +/-1% max. (No load to full load) | 0%~100%负载范围 |
纹波和噪声 | ≤300 mV p-p, max | 20MHz带宽 |
动态响应速度 | ≤150us | 25%负载~满载 |
启动延迟时间 | 500ms |
输入特性 |
输入电压范围 | （5VDC） 4.5—9.0VDC |
（12VDC）9.0—18VDC |
（24VDC）18—36VDC |
线性高速率 | 0.5% | 低端 ~ 高端 |
一般特性 |
开关频率 | 200KHz | 典型值 |
转换效率 | 参见型号选择表 |
隔离电压 | 1500VDC | 输入和输出之间 |
平均无故障间隔时间 | 1000000小时 |
温度系数 | 0.02%/℃ |
环境特性 |
工作温度范围 | -40℃~+85℃ |
储存湿度 | -55℃~+125℃ |
相对湿度 | 10%~90% |
冷却方式 | 自由空气 |
产品型号选择指南
产品型号 | 输入电压（VDC） | 输出电压 （VDC） | 输出电流 （mA） | 效率 （%） |
标称值 | 输入范围 |
GRB05200DG-W2 | 5 | 4.5—9.0 | 200 | 1 | 50 |
GRB05110DG-1W | 5 | 4.5—9.0 | 110 | 9 | 70 |
GRB12110DG-2W | 12 .0 | 9.0~18.0 | 110 | 18 | 80 |
GRB12150DG-2W | 12 .0 | 9.0~18.0 | 150 | 14 | 82 |
GRB12250DG-2W | 12 .0 | 9.0~18.0 | 250 | 8 | 85 |
GRB24110DG-2W | 24 .0 | 18.0~36.0 | 110 | 18 | 82 |
GRB24150DG-2W | 24 .0 | 18.0~36.0 | 150 | 13 | 84 |
GRB24250DG-2W | 24 .0 | 18.0~36.0 | 150 | 8 | 86 |
GRB12110DG-3W | 12 .0 | 9.0~18.0 | 110 | 27 | 80 |
GRB12150DG-3W | 12 .0 | 9.0~18.0 | 150 | 20 | 82 |
GRB12250DG-3W | 12 .0 | 9.0~18.0 | 250 | 12 | 85 |
GRB24110DG-3W | 24 .0 | 18.0~36.0 | 110 | 27 | 82 |
GRB24150DG-3W | 24 .0 | 18.0~36.0 | 150 | 20 | 83 |
GRB24250DG-3W | 24 .0 | 18.0~36.0 | 250 | 12 | 85 |
GRB12150DG-5W | 12 .0 | 9.0~18.0 | 150 | 34 | 85 |
GRB12250DG-5W | 12 .0 | 9.0~18.0 | 250 | 20 | 86 |
GRB24110DG-5W | 24 .0 | 18.0~36.0 | 110 | 45 | 85 |
GRB24150DG-5W | 24 .0 | 18.0~36.0 | 150 | 34 | 87 |
GRB24250DG-5W | 24 .0 | 18.0~36.0 | 250 | 20 | 88 |
产品选型举例：
1、 型号：GRB12110DG-2W5，输出端C4电容可选 4.7UF/200V的电解电容。
输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：2.5W
2、 型号：GRB24250DG-5W，输出端C4电容可选 4.7UF/680V的电解电容。
输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：5W
特殊备注：5V输入的产品，在4.5V~5.2V输入的时候输出最大功率为1.5W。要求输出大功率请用其他高压输入。
外型尺寸及引脚描述
GRB-DG W2~5W系列 产品尺寸：25.4x25.4x12.5 单位: mm
