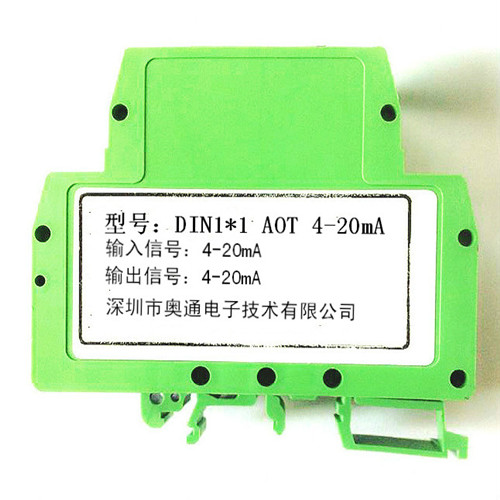

无源信号隔离变送器 DIN1*1 AOT-4-20mA
（电流信号进 电流信号出 无供电电源）
产品概述：
导轨安装4-20MA无源系列模拟信号隔离器模块采用电磁隔离模式和高效能回路窃电技术，有效的解决了电流信号隔离对供电电源的依赖问题，实现了4～20mA标准信号的高精度及高线性度的隔离；产品大大简化了用户的设计。产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等需要电量隔离测控的行业。
产品主要实现功能为标准恒流源0-10mA/0-20mA/4-20mA等标标准电流信号的隔离，高效率，低压差隔离，更高的负载能力。现场安装方便，不用外接电源。
主要特性:
>>信号输入/输出:3000VDC隔离
>>输入输出无需外部电源供电
>>国际标准信号输入:0-10mA/0-20mA/4-20mA
>>输出标准信号： 0-10mA/0-20mA/4-20mA
>>全量程范围内极高的线性度（非线性度<0.2%）
>>具有较强的抗电磁干扰和高频信号干扰能力
>>标准DIN35 导轨式安装（尺寸：69.5x79.0x25.0mm）
应用：
>>模拟信号数据隔离、采集和变换
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
产品选型表：
产品型号 | 输入信号 | 电源供电 | 输出信号 |
DIN1*1 AOT-4-20mA | 4-20ma | 无 | 4-20ma |
DIN1*1 AOT-0-20mA | 0-20ma | 无 | 0-20ma |
DIN1*1 AOT-0-10mA | 0-10ma | 无 | 0-10ma |
产品最大绝对额定值：
持续隔离电压:3000VDC
输入最大电压:32V
工作温度:+85℃
存贮温度:+85℃
输出短路时间:可持续
注意：如果超出上述范围，产品可能会引起永久性损坏。
通用参数
参 数 | 条 件 | 最小值 | 典型值 | 最大值 | 单位 |
隔离电压 | 1min | | 3000 | | VDC |
绝缘阻抗 | | | 1012‖1 | | Ω‖Pf |
漏电流 | 240Vrms，50Hz | | 0.5 | | uA |
温漂 | -45~+85℃ | | ±50 | ±100 | PPm/℃ |
非线性度 | 全量程范围内 | | ±0.1 | ±0.2 | %FSK |
输入信号电压范围 | | 8 | | 32 | V |
输出线性范围 | | 0.03 | 4 | 20 | mA |
输出电流 Io | | 0.03 | | 40 | mA |
输出压降 Voh | Io=20mA | | | 4 | V |
输出信号纹波 | | | 5 | | mV |
频率响应（信号带宽） | Io=20mA | | 50 | | Hz |
1.本文数据除特殊说明外，都是在TA=25℃,湿度<75%，输入标称电源和输出额定负载时测得。
2.非标情况可能与上述产品特性不同，具体请咨询我公司技术人员。
