任何产品只要使用公共电网或带有电子电路，都必须满足 EMC ( 电磁兼容性 ) 要求。而在EMC中， EMI的问题始终是工程师关心的话题。因为EMI的远场测试只能知道产品符不符合EMI的认证要求。一旦不符合要求，它无法提供超标的辐射源的位置和传播途径，这样工程师就无从下手做整改。
　　EMI辐射近场测试是一种相对量测试，它可以把被测件的测试结果与基准件的测试结果进行比较，以预测被测件通过一致性测试的可能性，并且通过探头的检测能快速精准的告诉工程师，严重的辐射问题到底是来自于 USB、LAN 之类的通信接口，还是来自壳体的缝隙，或来自连接的电缆乃至电源线，帮助工程师查找和定位辐射源位置和传播路径，及评估整改后的效果。
　　因此，近日对外开放的「世强&Keysight」开放实验室也针对EMI预兼容（辐射）近场测量提供了N9000B+N6141C+近场探头，帮助工程师对你设计执行预兼容测量和诊断评测。
　　据悉，该实验室可提供IoT物联网射频性能测试方案、EMI预兼容（辐射）近场测量方案、低功耗测量方案、无线充电传输效率测量方案、材料+LCR参数测量方案五大方案帮企业解决测试场地、资金、技术支持的等问题，能有效缩短研发时间。
　　并且该实验室对所有企业免费开放，只要事先在世强元件电商（https://www.sekorm.com/）进行预约等级，即可使用世强&Keysight开放实验室进行测试测量。
　　其中EMI预兼容（辐射）近场测量方案具体包括：
　　●轻松识别超出标准极限值的器件发射

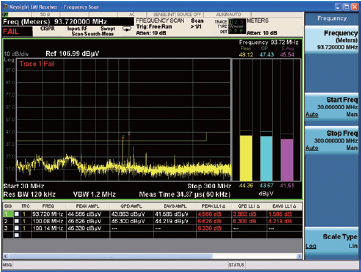

　　频率扫描

　　●使用扫描表设置频率范围

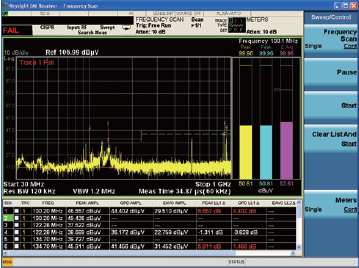

　　使用△至极限值的传导发射与扫描表

　　●调谐和侦听频率扫描表中的信号

　　使用仪表进行的辐射扫描

　　●使用条形图查看随时间变化的信号

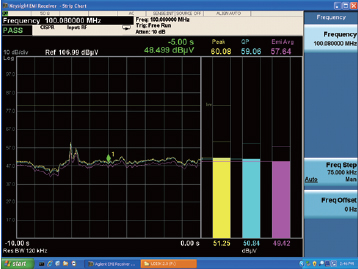

　　条形图

　　●生成测试结果的报告

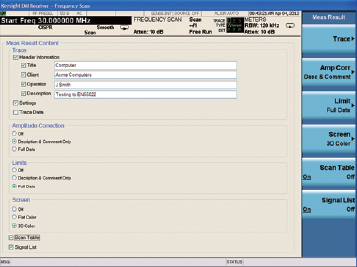

　　报告生成

　　●时域扫描加速测试

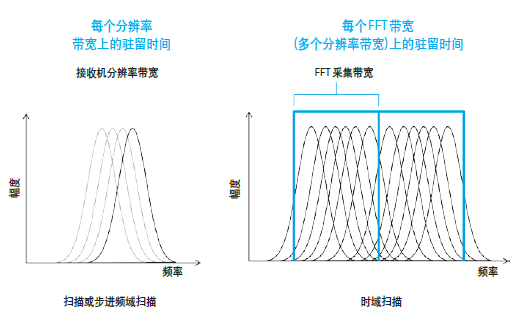

　　分辨率带宽与FFT采集带宽的对比

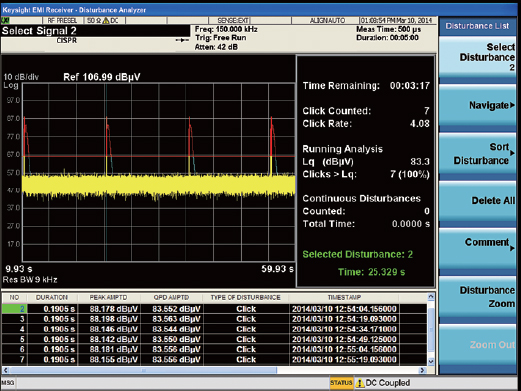

　　●自动单击测量

　　简化和自动执行数据收集、分析和报告生成，更高效地完成单击测量

　　●利用最小的检测频谱找到最大的发射

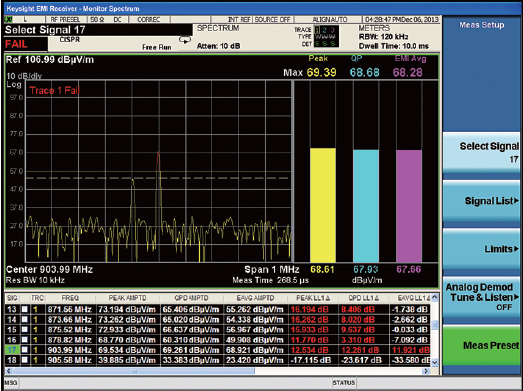

　　检测频谱发现峰值发射的频率

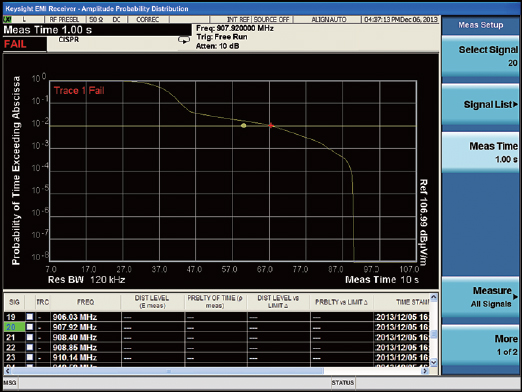

　　●准备执行APD测量

　　利用APD功能为未来应用做好准备
